배치라고 하는 표준 크기의 도면 시트에 설계에 대한 하나 이상의 축척된 뷰가 표시됩니다.
모형을 전체 크기로 작성한 후에는 도면 공간 배치로 전환하여 모형의 축척된 뷰를 작성하고 주, 레이블 및 치수를 추가할 수 있습니다. 또한 도면 공간에 표시할 다양한 선종류 및 선 폭을 지정할 수 있습니다.
모형 공간과 도면 공간
알고 있는 바와 같이, 모형의 형상은 모형 공간에서 작성합니다.
원래 이 공간은 AutoCAD에서 사용할 수 있는 유일한 공간이었습니다. 모든 주, 레이블, 치수 및 도면 경계와 제목 블록도 모형 공간에서 작성되고 축척되었습니다.

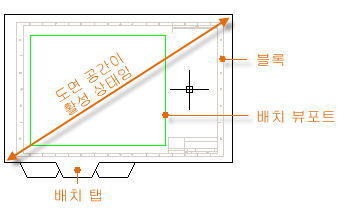

도면 공간이 도입된 후 배치 탭을 클릭하여 특별히 배치 및 축척용으로 설계된 공간에 액세스할 수 있습니다. 다음 그림에서는 도면 공간이 활성 상태입니다. 현재 도면 공간에는 두 개의 객체, 즉 도면 경계 블록과 단일 배치 뷰포트(모형 공간 뷰를 표시함)만 있습니다.
배치 뷰포트 작업에 대한 자세한 내용은 이 항목 후반부에 설명되어 있습니다.
네 가지 축척 방법
AutoCAD에는 뷰, 주, 레이블 및 치수를 축척하는 데 사용되는 서로 다른 네 가지 방법이 있습니다. 도면이 사용되는 방식에 따라 각 방법에는 고유한 이점이 있습니다. 다음은 각 방법에 대한 간략한 요약입니다.
- 원래 방법. 모형 공간에서 형상을 작성하고, 주석을 추가하고, 인쇄합니다. 치수, 주 및 레이블은 모두 역순으로 축척되어야 합니다. 치수 축척을 플롯 축척의 역으로 설정합니다. 이 방법에서는 축척에 약간의 수학이 필요합니다. 예를 들어, 건축에 사용되는 일반 축척은 1/4" = 1'-0"(1:48 축척)입니다. 주석을 ¼" 높이로 인쇄하려면 모형 공간에서 주를 48배 크게 작성하거나 12" 높이로 작성해야 합니다. 또한 동일한 축척 비율이 치수에 적용되고 해당 축척에서 ARCH D 도면 경계는 길이가 144피트입니다. 도면을 D-크기 시트로 인쇄하면 모든 항목이 올바른 크기로 축소됩니다. 주: 많은 AutoCAD 도면이 이 방법으로 작성되었고 많은 회사에서 여전히 이 방법을 사용하고 있습니다. 이 방법은 모든 설정이 완료되고 나면 단일 뷰가 있고 상세 정보가 삽입된 2D 도면에 대해 잘 작동합니다.
- 배치 방법. 모형 공간에서 형상을 작성하고 주석을 추가한 다음 배치에서 인쇄합니다. 치수 축척을 0으로 설정하면 치수가 자동으로 축척됩니다.
- 주석 방법. 모형 공간에서 형상을 작성하고, 배치에서 모형 공간에 주석 치수, 주 및 레이블(특수 주석 스타일 사용)을 작성하고 배치에서 인쇄합니다. 주석 객체는 동일한 축척을 공유하는 배치 뷰포트에만 표시됩니다. 치수 축척은 자동으로 0으로 설정되고 모든 주석 객체는 자동으로 축척됩니다.
- 여러 공간 방법. 모형 공간에서 형상을 작성하고, 치수 축척을 1로 설정한 상태로 배치에서 도면 공간에 주석을 작성하고, 배치에서 인쇄합니다. 이 방법은 가장 쉽고 가장 직접적인 방법이며, 이 안내서에서 사용하는 방법이기도 합니다.
같은 분야의 다른 AutoCAD 사용자와 이러한 네 가지 방법과 현재 사용하는 방법을 선택한 이유에 대해 의견을 나누십시오.
배치의 용지 크기 지정

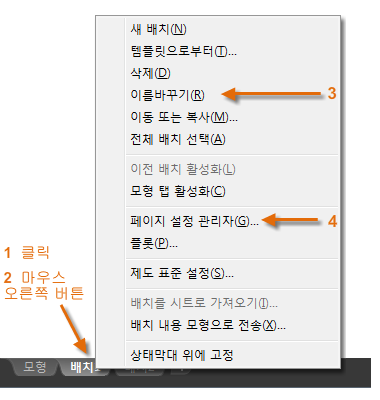

배치 탭에 액세스할 때는 먼저 (1) 해당 탭을 마우스 오른쪽 버튼으로 클릭한 다음 (2) 탭 이름을 (3) 배치 1보다 구체적인 이름으로 바꿔야 합니다. D-크기 배치의 경우 ARCH D 또는 ANSI D가 좋은 선택일 수 있습니다.
그런 다음 페이지 설정 관리자를 열어 (4) 배치 탭에 표시되는 용지 크기를 변경합니다.
배치 뷰포트

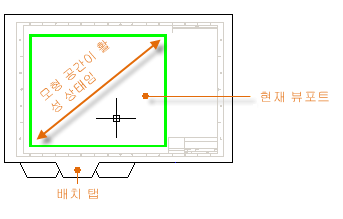

배치 뷰포트는 모형 공간의 축척된 뷰를 표시하기 위해 도면 공간에서 작성되는 객체입니다. 이를 모형 공간의 일부를 표시하는 폐쇄 회로 TV 모니터로 간주할 수 있습니다. 그림에서 모형 공간은 활성 상태이고 현재 배치 뷰포트 내에서 모형 공간에 액세스할 수 있습니다.
배치에서 모형 공간이 활성 상태일 때 초점이동 및 줌을 할 수 있으며 모형 탭에서 수행할 수 있는 기타 모든 작업도 수행할 수 있습니다.

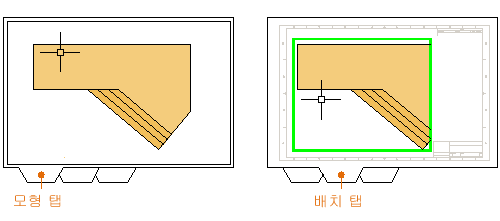

모형 공간에서 뒤뜰 상판 설계를 작성했고 이제 배치 탭에서 설계를 배치하고 인쇄하려 하는 경우를 예로 들어보겠습니다.
배치 뷰포트의 뷰가 아직 올바른 축척으로 설정되어 있지 않습니다.
뷰 및 여러 공간 주석 축척
여러 공간 방법을 사용하여 도면에 주석을 추가하는 경우 수행할 단계는 다음과 같습니다.
- 배치 탭을 클릭합니다. 고유한 사용자 도면 템플릿 파일로 도면을 시작한 경우 이미 여러 작업이 완료되어 있을 수 있습니다. 즉, 배치가 D-크기로 이미 설정되어 있고 제목 블록이 이미 배치에 삽입되어 있을 수 있습니다.
- 기본적으로 도면 공간이 활성 상태이므로 배치 뷰포트 내에서 두 번 클릭하여 모형 공간을 활성화합니다. 모형 공간으로 전환한 결과 배치 뷰포트의 모서리가 두꺼워집니다.
- 초점이동하여 모형 공간 뷰를 줌 축소하고 중심에 배치합니다. 그러나 표시된 뷰가 여전히 올바른 축척으로 설정되어 있지 않습니다.
- 배치 뷰포트 외부를 두 번 클릭하면 도면 공간이 다시 활성 상태가 됩니다.
- 특성 팔레트를 열고 배치 뷰포트의 모서리를 클릭하여 선택합니다.

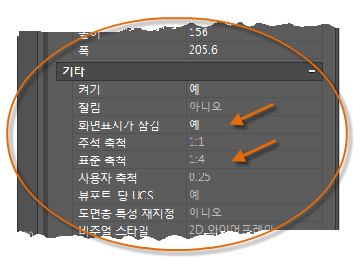

- 특성 팔레트의 드롭다운 리스트에서 표준 축척 1/4" = 1'-0"를 지정합니다. 이 동작은 모형 공간 뷰를 정확하게 D-크기 도면으로 축척합니다. 또한 화면표시가 잠김 특성을 아니오에서 예로 설정합니다. 그러면 뷰가 예기치 않게 변경되어 표시되지 않습니다.
- 필요한 경우 배치 뷰포트를 이동하고 그립을 사용하여 해당 모서리를 조정합니다.
- 도면 공간에서 직접 주, 레이블 및 치수를 작성합니다. 그러면 자동으로 올바른 크기로 표시됩니다.
- 배치 뷰포트 객체를 작성한 도면층을 끕니다. 그러면 아래에 표시된 것처럼 배치 뷰포트의 모서리가 숨겨집니다.
- 도면을 용지, DWF 또는 PDF 파일로 인쇄합니다.
