위치 뷰 탭에서 검색하려면

구성요소 트리 뷰 또는 상세 정보 및 연결 창의 구성요소 표현에서 도면의 기호로 이동합니다.

1. 프로젝트 탭 프로젝트 도구 패널 관리자를 클릭합니다. 찾기

2. 프로젝트 관리자에서 위치 뷰 탭을 클릭합니다.

3. 위치 뷰 탭에서 구성요소 태그를 검색하려면 다음 중 하나를 수행합니다.

   • 구성요소를 마우스 오른쪽 버튼으로 클릭하고 구성요소 트리 뷰에서 검색을 선택합니다.

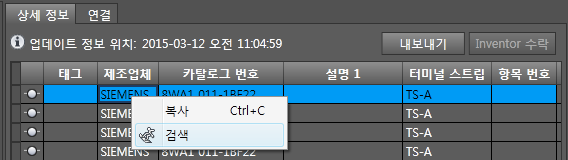

   • 상세 정보 및 연결 표시 를 클릭하고 상세 정보 탭을 클릭합니다. 그리드에서 구성요소를 마우스 오른쪽 버튼으로 클릭하고 검색을 선택합니다.

4. 와이어 번호를 검색하려면 상세 정보 및 연결 표시 를 클릭하고 연결 탭을 클릭합니다. 행 또는 행 그룹을 선택한 후 마우스 오른쪽 버튼으로 클릭하고 검색을 선택합니다.

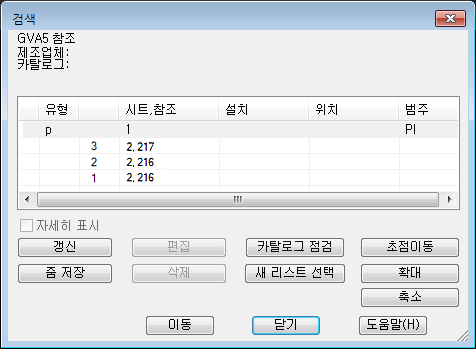

5. 특정 복제를 줌하려면 다음 중 하나를 수행합니다.

   • 검색 대화상자에서 행을 선택하고 이동을 클릭합니다.
   • 검색 대화상자에 나열된 참조를 두 번 클릭합니다.


   도면이 아직 열려 있지 않은 경우 자동으로 열립니다.
