AMPOWERDIM(명령)

단일 명령 세션에서 여러 유형의 치수를 작성하고 공차 또는 맞춤을 적절하게 지정할 수 있도록 합니다.

찾기

요약

지원되는 치수 유형은 수직, 수평, 정렬 및 회전 선형 치수에서 각도 치수, 반지름, 지름, 꺾기 반지름 및 호 길이 치수와 기준선 및 연속 치수까지 다양합니다. 필요한 경우, 명령행 옵션을 사용하여 치수 유형을 변경할 수 있습니다.

프롬프트 리스트

다음 프롬프트가 표시됩니다.

객체 선택

선택한 객체에 적용할 수 있는 치수 유형을 자동으로 선택하고 해당 치수 유형에 적합한 프롬프트를 표시합니다.

선택한 객체 유형	동작
호	기본 치수 유형은 반지름 치수입니다.
원	기본 치수 유형은 지름 치수입니다.
선	기본 치수 유형은 선형 치수입니다.
치수	치수 옵션을 수정할 수 있는 파워 치수기입 대화상자를 표시합니다.
타원	기본값은 선을 선택하기 위해 설정한 옵션입니다.

첫 번째 치수보조선

두 점을 선택하면 선형 치수를 작성합니다.

두 번째 치수보조선 원점

선형 치수를 정의하는 두 번째 점을 지정합니다.

치수선 위치

치수선을 배치할 위치를 지정합니다. 치수는 이동하는 방향에 따라 수평, 수직 또는 정렬 치수로 변경됩니다.

선형

수평, 수직 또는 회전된 치수선으로 선형 치수를 작성합니다.

수평

치수 유형을 수평 선형 치수로 설정합니다.

• 첫 번째 치수보조선 원점 - 수평 선형 치수를 정의하는 첫 번째 점을 지정합니다(그림의 1).
• 두 번째 치수보조선 원점 - 수평 선형 치수를 정의하는 두 번째 점을 지정합니다(그림의 2).
• 치수선 위치 - 치수선을 배치할 위치를 지정합니다. 치수선은 수직 방향으로만 이동합니다(그림의 3).

수직

치수 유형을 수직 선형 치수로 설정합니다.

• 첫 번째 치수보조선 원점 - 수직 선형 치수를 정의하는 첫 번째 점을 지정합니다(그림의 1).
• 두 번째 치수보조선 원점 - 수직 선형 치수를 정의하는 두 번째 점을 지정합니다(그림의 2).
• 치수선 위치 - 치수선을 배치할 위치를 지정합니다. 치수선은 수평 방향으로만 이동합니다(그림의 3).

정렬

치수 유형을 정렬된 선형 치수로 설정합니다.

• 첫 번째 치수보조선 원점 - 정렬된 선형 치수를 정의하는 첫 번째 점을 지정합니다(그림의 1).
• 두 번째 치수보조선 원점 - 정렬된 선형 치수를 정의하는 두 번째 점을 지정합니다(그림의 2).
• 치수선 위치 - 치수선을 배치할 위치를 지정합니다. 치수선은 두 점에 직교하는 방향으로만 이동합니다(그림의 3).

회전

치수 유형을 회전 선형 치수로 설정합니다.

• 치수선의 각도 - 치수선이 회전하는 정도를 지정합니다.
• 첫 번째 치수보조선 원점 - 회전된 선형 치수를 정의하는 첫 번째 점을 지정합니다(그림의 1).
• 두 번째 치수보조선 원점 - 회전된 선형 치수를 정의하는 두 번째 점을 지정합니다(그림의 2).
• 치수선 위치 - 치수선을 배치할 위치를 지정합니다. 치수선은 지정한 각도에 직교하는 방향으로만 이동합니다(그림의 3).

배치 옵션

기본 거리 스냅 설정을 재지정할 수 있는 옵션을 제공합니다.

• 객체 선택 - 거리 스냅 계산의 기준으로 사용할 객체를 지정합니다.
• 옵션 - 스냅 거리를 재지정하거나 거리 스냅을 일시적으로 켜거나 끌 수 있는 대화상자가 표시됩니다.

각도

세 점 사이의 각도 또는 두 선 사이의 각도를 나타내는 각도 치수를 작성합니다.

정점

지정한 세 점을 기준으로 치수를 작성합니다.

• 정점 - 각도의 정점으로 사용할 점을 지정합니다(그림의 1).
• 첫 번째 각도 끝점 - 각도를 형성하는 선 중 하나를 지정합니다(그림의 2).
• 두 번째 각도 끝점 - 각도를 형성하는 다른 선을 지정합니다(그림의 3).
• 치수 호 선의 위치 - 치수 호 선을 배치할 위치를 지정합니다(그림의 4). 치수 위치에 따라 치수의 사분점이 변경됩니다.
• 사분점 - 치수를 잠글 사분점을 지정합니다. 사분점 동작을 켠 경우 치수 문자가 각도 치수 외부에 있으면 치수선이 치수보조선을 지나 연장됩니다.

호

선택한 호의 끝점과 중심점을 세 점 각도 치수의 정의점으로 사용합니다. 호의 중심점이 정점입니다.

• 치수 호 선의 위치 - 치수 호 선을 배치할 위치를 지정합니다(그림의 2). 치수 위치에 따라 치수의 사분점이 변경됩니다.
• 사분점 - 치수를 잠글 사분점을 지정합니다. 사분점 동작을 켠 경우 치수 문자가 각도 치수 외부에 있으면 치수선이 치수보조선을 지나 연장됩니다.

원

원 위의 두 점과 원 중심점을 세 점 각도 치수의 정의점으로 사용합니다. 원 중심점이 정점이며 첫 번째 선택점(그림의 1)이 첫 번째 치수보조선의 원점입니다.

• 두 번째 각도 끝점 - 두 번째 치수보조선의 원점을 지정합니다(그림의 2).
• 치수 호 선의 위치 - 치수 호 선을 배치할 위치를 지정합니다(그림의 3). 치수 위치에 따라 치수의 사분점이 변경됩니다.
• 사분점 - 치수를 잠글 사분점을 지정합니다. 사분점 동작을 켠 경우 치수 문자가 각도 치수 외부에 있으면 치수선이 치수보조선을 지나 연장됩니다.

선

두 선 사이의 각도에 대한 치수를 작성합니다. 선택한 선(그림의 1)은 각도를 정의하는 첫 번째 선입니다.

• 두 번째 선 - 각도를 형성하는 다른 선을 지정합니다(그림의 2).
• 치수 호 선의 위치 - 치수 호 선을 배치할 위치를 지정합니다. 치수 위치에 따라 치수의 사분점이 변경됩니다. 치수선이 치수기입할 선과 만나지 않을 경우 추가 치수보조선이 한 선 또는 두 선까지 연장됩니다. 치수 호 선은 항상 180도보다 작습니다.
• 사분점 - 치수를 잠글 사분점을 지정합니다. 사분점 동작을 켠 경우 치수 문자가 각도 치수 외부에 있으면 치수선이 치수보조선을 지나 연장됩니다.

반지름

치수 유형을 반지름 치수로 설정합니다.

반지름

치수 유형을 반지름 치수로 설정합니다.

• 호 또는 원 선택 - 치수 작성 대상 호 또는 원을 지정합니다.
• 치수선 위치 - 치수선을 배치할 위치를 지정합니다. 치수를 호 외부에 배치하여 결과적으로 치수가 호 외부를 가리키는 경우 AutoCAD Mechanical에서 자동으로 호 치수보조선을 그립니다.
• 선형 - 치수 유형을 선형 치수로 강제 지정합니다.
• 옵션 - 치수 모양을 구성할 수 있는 반지름 치수 옵션 대화상자를 표시합니다.

지름

치수 유형을 지름 치수로 설정합니다.

• 호 또는 원 선택 - 치수 작성 대상 호 또는 원을 지정합니다.
• 치수선 위치 - 치수선을 배치할 위치를 지정합니다. 치수를 호 외부에 배치하여 결과적으로 치수가 호 외부를 가리키는 경우 AutoCAD Mechanical에서 자동으로 호 치수보조선을 그립니다.
• 선형 - 치수 유형을 선형 치수로 강제 지정합니다.
• 옵션 - 치수 모양을 구성할 수 있는 지름 치수 옵션 대화상자를 표시합니다.

꺾기 반지름

치수 유형을 꺾기 반지름 치수로 설정합니다.

• 호 또는 원 선택 - 치수 작성 대상 호 또는 원을 지정합니다(그림의 1).
• 중심 위치 재지정 - 호 또는 원의 실제 중심점 대신 사용할 점을 지정합니다(그림의 2).
• 치수선 위치 - 치수선의 각도를 나타냅니다(그림의 3). 치수가 호 외부를 가리키도록 치수를 배치하면 AutoCAD Mechanical에서 자동으로 호 치수보조선을 그립니다.
• 꺾기 위치 - 꺾기를 배치할 위치를 지정합니다(그림의 4).

호 길이

치수 유형을 호 길이 치수로 설정합니다.

• 호 또는 폴리선 호 세그먼트 선택 - 치수 작성 대상 호 또는 원을 지정합니다.
• 치수선 위치 - 치수선을 배치할 위치를 지정합니다. 치수를 호 외부에 배치하여 결과적으로 치수가 호 외부를 가리키는 경우 AutoCAD Mechanical에서 자동으로 호 치수보조선을 그립니다.
• 부분 - 호의 일부에 대해서만 호 길이 치수를 작성합니다.

모따기

모따기 치수를 작성합니다.

모따기 선 선택

치수기입할 모따기를 지정합니다(그림의 1). Enter 키를 눌러 명령을 종료합니다.

첫 번째 객체 선택

모따기를 형성하는 두 선 중 첫 번째 선을 선택합니다(그림의 2).

두 번째 객체 선택

모따기를 형성하는 두 선 중 두 번째 선을 선택합니다(그림의 3).

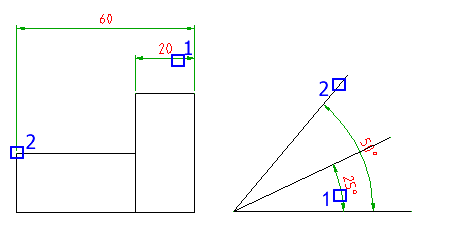

기준선

선택한 치수의 기준선부터 시작하는 선형 치수 또는 각도 치수를 작성합니다.

기준 치수

기준선 치수의 기준으로 사용할 선형 또는 각도 치수를 지정합니다(그림의 1).

다음 치수보조선 원점

치수기입할 다음 모서리 또는 각도를 지정합니다(그림의 2).

선택

기준 치수로 사용할 치수를 다시 지정합니다.

체인

선택한 치수의 두 번째 치수보조선부터 시작하는 선형 치수 또는 각도 치수를 작성합니다.

기준 치수

연속 치수의 기준으로 사용할 선형 또는 각도 치수를 지정합니다(그림의 1).

다음 치수보조선 원점

치수기입할 다음 모서리 또는 각도를 지정합니다(그림의 2).

선택

기준 치수로 사용할 치수를 다시 지정합니다.

옵션

이 명령 세션의 옵션을 미리 구성할 수 있는 파워 치수 옵션 대화상자를 표시합니다.

주: 이 옵션은 AMPOWERDIMEDITOR 시스템 변수가 0으로 설정되어 있거나 리본이 꺼져 있는 경우에만 명령행에 표시됩니다.

업데이트

AMOPTIONS에서 문자 높이와 색상에 대해 구성한 최신 설정을 반영하도록 선택한 치수의 맞춤과 공차를 업데이트합니다. 또한 맞춤의 상한 및 하한 편차 값을 업데이트합니다. 이 값은 치수를 신축할 때 때때로 필요합니다.
