Target Parameters 탭

횡단구성요소에 대한 표고, 간격띄우기 및 지표면 대상 매개변수를 정의합니다.

대상 매개변수를 작성하려면 Create Input Parameter를 클릭하십시오.

매개변수를 정의하려면 테이블을 사용합니다.

Name 대상 매개변수의 이름을 지정합니다. 이름은 숫자로 시작하거나 공백이나 특수 문자를 포함하지 않아야 합니다.
Type 대상 매개변수를 지정합니다.
  • Elevation
  • Offset
  • Surface
미리보기 값 Preview 패널에서 대상 매개변수를 그릴, 원점에 상대적인 위치를 지정합니다.
Display Name 매개변수 이름을 AutoCAD Civil 3D 특성 팔레트에 표시되는 대로 지정합니다. 화면표시 이름은 숫자로 시작하지 않아야 합니다.
Enabled In Preview 미리보기 패널에서 대상 매개변수를 사용할 수 있도록 지정합니다. 지정한 대상을 찾을 수 없을 때 횡단구성요소가 어떻게 반응하는지 테스트하려면 확인란의 선택을 취소합니다.
주: 이 효과를 보려면 미리보기 패널을 도로 모드로 설정하십시오.
주: 이것은 IsValid 함수를 적용한 횡단구성요소를 테스트하는 데 유용합니다. 이 확인란의 선택을 취소하면 대상을 찾을 수 없을 때 횡단구성요소가 어떻게 반응하는지 보여줍니다.

IsValid 함수를 간격띄우기 대상과 함께 사용하는 횡단구성요소의 예를 보려면 다음 샘플 PKT 파일을 여십시오.

IsValid_Example.pkt

이 예는 차선, 연석 및 측수로를 나타냅니다. 연석 및 측수로 부분은 연석 시퀀스에서 정의됩니다. 횡단구성요소는 간격띄우기 대상이 있는 경우에만 연석 시퀀스가 적용되도록 정의됩니다.

이 횡단구성요소에는 OffsetTarget.IsValid 조건으로 정의된 결정이 있습니다. 간격띄우기 대상이 있으면 연석 시퀀스가 적용됩니다. 간격띄우기 대상이 없으면 연석 시퀀스가 적용되지 않고 횡단구성요소에 정의된 폭(P2에 대해 정의된 증분 X 값)을 사용하여 차선이 그려집니다. 또한 AutoCAD Civil 3D에서 횡단구성요소를 사용할 때 차선 폭을 수정할 수 있도록 차선 폭에 대해 입력 매개변수가 정의됩니다.

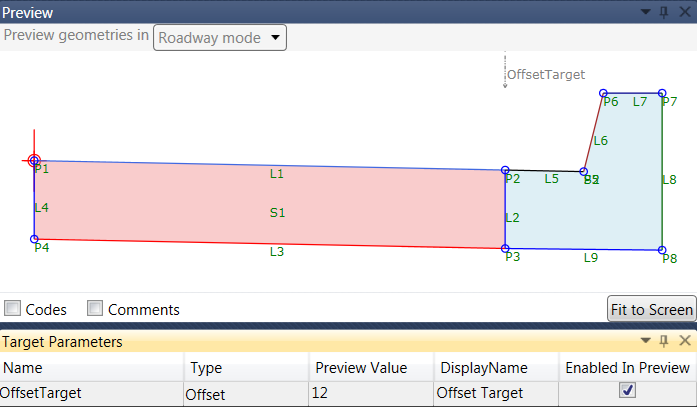

또한 횡단구성요소에는 대상 매개변수 탭에서 정의된 OffsetTarget 매개변수가 있습니다. 미리보기 패널이 도로 모드로 설정될 때 다음 그림과 같이 미리보기에서 사용 확인란을 선택하여 간격띄우기 대상이 있을 경우 횡단구성요소의 반응을 볼 수 있습니다.

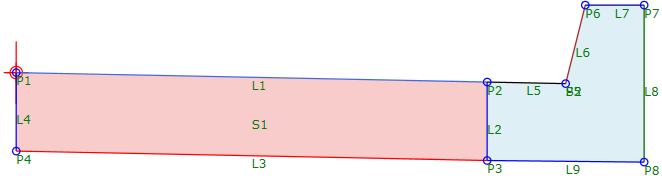

미리보기에서 사용 확인란의 선택 표시를 지우면 다음 그림과 같이 간격띄우기 대상을 찾을 수 없는 경우 횡단구성요소의 반응을 볼 수 있습니다. 이 경우에는 횡단구성요소에 정의된 폭을 사용하도록 차선 폭이 변경됩니다.

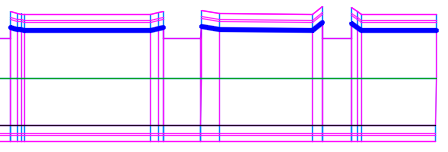

다음 그림은 AutoCAD Civil 3D에서 이 횡단구성요소로 작성된 코리더의 일부를 보여줍니다. 진한 파란색 선이 간격띄우기 대상을 나타냅니다. 간격띄우기 대상을 찾을 수 없는 경우 횡단구성요소의 연석 및 측수로가 적용되지 않습니다.

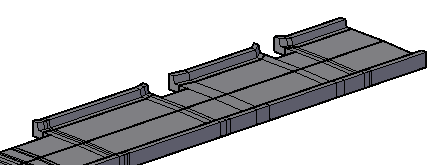

다음 그림에서는 AutoCAD Civil 3D에서 코리더 솔리드 추출 명령을 사용하여 코리더 일부의 3D 뷰를 나타냅니다.
