Curve

Curve

두 점 사이에 원곡선을 삽입합니다.

특성

Properties 패널에서 다음 매개변수를 지정합니다 .

Link
Link Number 링크 번호를 지정합니다. 자동으로 생성된 링크 번호 값을 변경할 수 있습니다.
Link Codes 링크에 지정된 코드를 지정합니다.
Geometry Type
Creation Type 그릴 원곡선의 유형을 지정합니다.
  • Arc: General
  • Arc: 3 Points
  • Parabola: General
Arc Tessellation 원곡선을 나타내기 위해 사용되는 선 세그먼트의 개수를 지정합니다.
주: 이 값은 2와 100 사이에 있어야 합니다.

[...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다.

Geometry Properties
Start Point 원곡선의 시작점을 지정합니다.
Center Point (Arc: General) 일반 호의 중심점을 지정합니다.
Arc Point (Arc: 3 Points) 3점의 통과점을 지정합니다.
End Point 원곡선의 끝점을 지정합니다.
Mid-Ordinate (Parabola: General) 포물선의 가장 낮은 점과 정점 간의 거리를 지정합니다.

[...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다.

Miscellaneous
Comment 원곡선에 대한 메모를 나타냅니다. 주석은 Preview 패널에 표시할 수 있습니다.

예제

이 지오메트리 유형이 사용되는 방식의 예를 확인하려면 다음 샘플 PKT 파일을 여십시오.

Curve Example.pkt

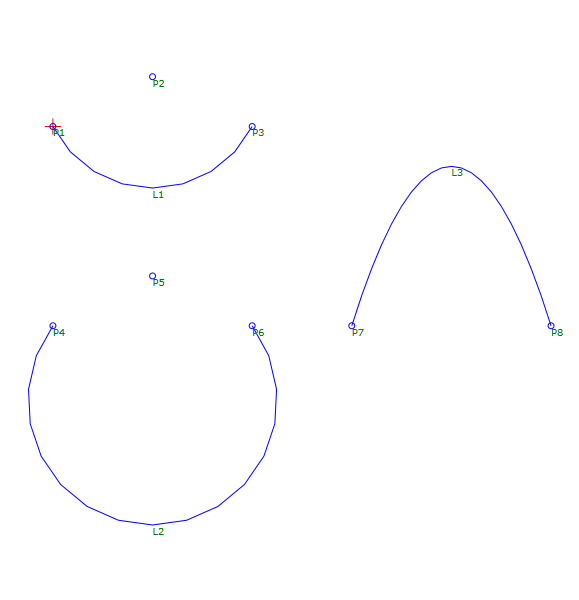

예제 PKT에는 세 개의 원곡선이 포함되어 있습니다. 순서도에서 각 원곡선은 별도의 순서로 구성됩니다. 각 원곡선 유형은 시작점, 끝점 및 매개변수에 의해 정의됩니다. 원곡선 매개변수를 검토하려면 순서도에서 원곡선을 선택한 다음 특성 패널의 지오메트리 특성 섹션을 확인하십시오.
