Intersection Point

Intersection Point

두 지오메트리 요소의 명시적 또는 암시적 교차로를 찾습니다.

특성

Properties 패널에서 다음 매개변수를 지정합니다 .

Point
Point Number 점 번호를 지정합니다. 자동으로 생성된 점 번호 값을 변경할 수 있습니다.
Point Codes 점에 지정된 코드를 지정합니다.
Point Geometry Type
Type 교차로의 정의 매개변수를 지정합니다.
  • Intersection: Two Links
  • Intersection: Link and Point Slope
  • Intersection: Two Point Slopes
Geometry Properties (Two Links)
Link 1 교차할 첫 번째 링크를 지정합니다.
Link 2 교차할 두 번째 링크를 지정합니다.
Extend Link 1 직접 교차로가 없는 경우 링크 1을 연장하여 링크 2와의 가상 교차로를 찾습니다.
Extend Link 2 직접 교차로가 없는 경우 링크 2를 연장하여 링크 1과의 가상 교차로를 찾습니다.
Geometry Properties (Link and Point Slope)
Link 교차할 링크를 지정합니다.
Point 경사 값을 기반으로 교차할 점을 지정합니다.
Extend Link 직접 교차로가 없는 경우 링크를 연장하여 점에서 경사와의 가상 교차로를 찾습니다.
Slope 점에 상대적인 경사 값(%)을 지정합니다.

[...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다.

Extend Slope 직접 교차로가 없는 경우 경사를 연장하여 링크와의 가상 교차로를 찾습니다.
Reverse Slope 경사 값을 반전합니다.
Geometry Properties (Two Point Slopes)
Point 1 첫 번째 점을 선택합니다.
Slope 1 점 1에 상대적인 경사 값(%)을 지정합니다.

[...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다.

Point 2 두 번째 점을 지정합니다.
Slope 2 점 2에 상대적인 경사 값(%)을 지정합니다.

[...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다.

Extend Link 1 직접 교차로가 없는 경우 링크 1을 연장하여 링크 2와의 가상 교차로를 찾습니다.
Extend Link 2 직접 교차로가 없는 경우 링크 2를 연장하여 링크 1과의 가상 교차로를 찾습니다.
Reverse Slope 1 경사 1 값을 반전합니다.
Reverse Slope 2 경사 2 값을 반전합니다.
Miscellaneous
Comment 점에 대한 메모를 나타냅니다. 주석은 Preview 패널에 표시할 수 있습니다.
Show Errors Event Viewer에서 교차로 오류를 표시하거나 숨깁니다.

예제

이 지오메트리 유형이 사용되는 방식의 예를 확인하려면 다음 샘플 PKT 파일을 여십시오.

Intersection Point Example.pkt

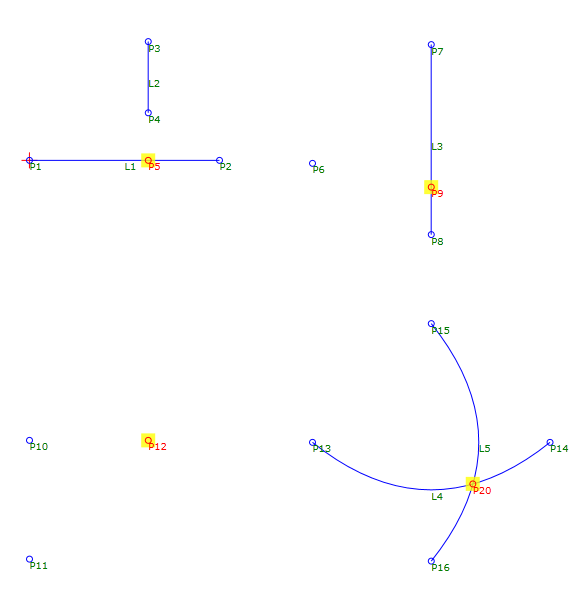

예제 PKT에는 네 개의 교차로 예가 포함되어 있습니다. 각 점 지오메트리 유형은 링크 및 경사와 같은 매개변수에 의해 정의됩니다. 순서도에서 각 예는 별도의 순서로 구성됩니다. 매개변수를 검토하려면 순서도에서 교차로을 선택한 다음 특성 패널의 지오메트리 특성 섹션을 확인하십시오.

두 링크 점 지오메트리 유형의 두 가지 예가 있습니다.
