Get Mark Point
횡단구성요소 위 또는 근처에 표식기 점을 추가합니다.
주: 표식 점 가져오기 요소는 최종 횡단구성요소 지오메트리에 표시됩니다. 최종 횡단구성요소 지오메트리에 표시되지 않는 표식 점을 추가하려면 Auxiliary Mark Point 요소를 사용하십시오.
특성
Properties 패널에서 다음 매개변수를 지정합니다 .
| General | |
| Mark Name | 표식 점의 이름을 지정합니다. |
| Point | |
| Point Codes | 점에 지정된 코드를 지정합니다. |
| Point Number | 점 번호를 지정합니다. 자동으로 생성된 값을 변경할 수 있습니다. |
| Preview | |
| From Point | 표식 점 위치에 상대적인 점을 지정합니다. |
| Delta X | 시작점에 상대적인 수평 간격띄우기를 지정합니다. [...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다. |
| Delta Y | 시작점에 상대적인 수직 간격띄우기를 지정합니다. [...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다. |
| Miscellaneous | |
| Comment | 점에 대한 메모를 나타냅니다. 주석은 Preview 패널에 표시할 수 있습니다. |
예제
이 지오메트리 요소가 사용되는 방식의 예를 확인하려면 다음 샘플 PKT 파일을 여십시오.
Get Mark Point Example.pkt

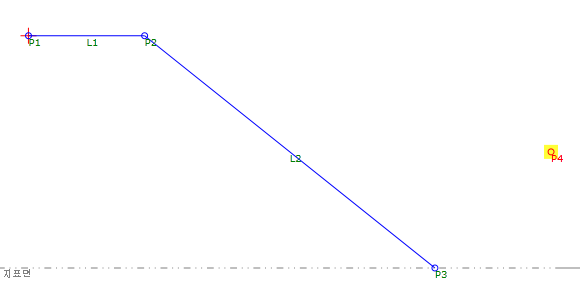

이 예에서 P4는 표식 점입니다. 증분 X 및 Y 증분 값은 모두 P2에서 대상 지표면까지의 경사인 P3에서 0.5입니다. 지표면 표고가 변경되는 경우 P4는 P3에 상대적인 위치를 유지합니다.
