Surface Link
지정된 간격띄우기 사이 대상 지표면에 링크를 추가합니다.
특성
Properties 패널에서 다음 매개변수를 지정합니다 .
| Link | |
| Link Number | 링크 번호를 지정합니다. 자동으로 생성된 링크 번호 값을 변경할 수 있습니다. |
| Link Codes | 링크에 지정된 코드를 지정합니다. |
| Geometry Properties | |
| Surface Target | 대상 지표면을 지정합니다. |
| Start X | 링크의 시작점에 대한 간격띄우기 값을 지정합니다. [...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다. |
| End X | 링크의 끝점에 대한 간격띄우기 값을 지정합니다. [...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다. |
| Start Offset Target | 링크의 시작점에 대한 대상 간격띄우기 객체를 지정합니다. 이 대상 객체를 지정하면 시작 간격띄우기 값이 재지정됩니다. |
| End Offset Target | 링크의 끝점에 대한 대상 간격띄우기 객체를 지정합니다. 이 대상 객체가 지정되는 경우 끝 간격띄우기 값을 재지정합니다. |
| Depth | 링크를 대상 지표면 위 또는 아래에 배치하는 기준으로 사용할 값을 지정합니다.
[...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다. |
| Points | |
| Start Point Name | 시작점 이름을 지정합니다. 자동으로 생성된 값을 변경할 수 있습니다. |
| Start Point Codes | 시작점에 지정된 코드를 지정합니다. |
| End Point Name | 끝점 이름을 지정합니다. 자동으로 생성된 값을 변경할 수 있습니다. |
| End Point Codes | 끝점에 지정된 코드를 지정합니다. |
| Miscellaneous | |
| Comment | 링크에 대한 메모를 나타냅니다. 주석은 Preview 패널에 표시할 수 있습니다. |
| Depth for Layout Mode | 링크를 Preview 패널 배치 모드에 배치하는 기준으로 사용할 (원점에 상대적인) Y 값을 지정합니다. [...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다. |
예제
이 지오메트리 유형이 사용되는 방식의 예를 확인하려면 다음 샘플 PKT 파일을 여십시오.
Surface Link Example.pkt

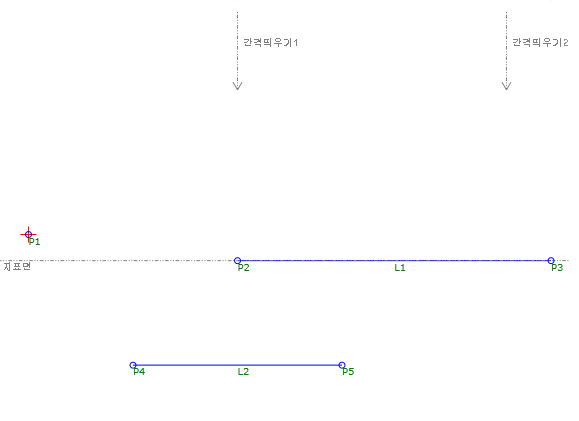

예제 PKT에는 두 개의 지표면 링크 예가 포함되어 있습니다. 각 지표면 링크는 대상 지표면 및 간격띄우기에 의해 정의됩니다. 순서도에서 각 예는 별도의 순서로 구성됩니다. 매개변수를 검토하려면 순서도에서 지표면 링크를 선택한 다음 특성 패널의 지오메트리 특성 섹션을 확인하십시오.
PKT 파일에는 두 가지 예가 있습니다.
- 간격띄우기 대상 링크에서는 L1을 두 개의 간격띄우기 대상 사이에 그립니다. 끝 간격띄우기 값이 지정된 경우 지정된 끝 간격띄우기 대상에 의해 값이 재지정됩니다.
- 정적 간격띄우기 값 링크에서는 시작 X 값에서 끝 X 값으로 L2를 그립니다. 대상 지표면에 상대적인, 1의 깊이로 그립니다.
