압력식 관망 계획 배치 도구 정보

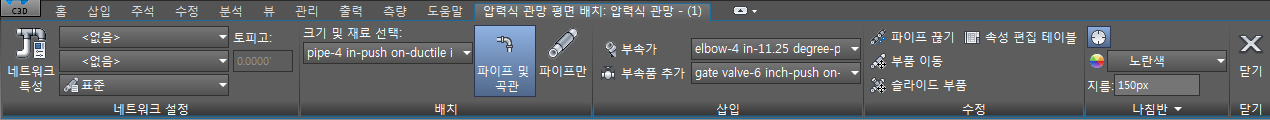

압력식 관망 평면 배치 리본을 사용하여 압력식 관망을 평면 뷰에서 작성하고 편집할 수 있습니다.

압력식 관망 평면 배치 리본에 액세스하려면 다음 중 하나를 수행합니다.

홈 탭에서 설계 작성 패널 관망 압력식 관망 작성 도구 찾기를 클릭합니다. 이 명령을 실행하면 압력식 관망 작성 대화상자에 정보를 입력하라는 메시지가 표시됩니다. 이 대화상자에서 확인을 클릭하면 압력식 관망 평면 배치 리본이 나타납니다.
압력식 관망을 선택합니다. 압력식 관망 상황에 맞는 리본 탭이 표시됩니다. 수정 패널에서 네트워크 편집 계획 배치 도구 찾기를 클릭합니다.

네트워크 설정 패널에서는 다음과 같은 명령을 사용할 수 있습니다.

네트워크 특성: 압력식 관망의 특성을 편집합니다.
참조 지표면: 토피고 값과 함께 압력식 관망 표고를 설정하기 위해 사용되는 참조 지표면을 지정합니다.
주: 배치하는 동안 명령행에서 표고를 지정할 수도 있습니다. 자세한 내용은 평면 뷰에서 압력식 관망 작성 정보를 참고하십시오.
참조 선형: 압력식 관망에 대한 측점 및 간격띄우기 정보를 제공하는 참조 선형을 지정합니다.
압력식 관망 요소 리스트: 배치하는 동안 사용 가능한 요소가 포함된 압력식 관망 요소 리스트를 지정합니다. 요소 리스트에 포함되어 있는 요소에 따라 나침반의 표시도 달라집니다. 예를 들어, 요소 리스트에 90도 곡관만 포함된 경우 나침반이 90도 각도 증분으로 표시됩니다.
토피고: 배치하는 동안 참조 지표면 아래(또는 값이 음수인 경우 위) 지정된 깊이에 압력식 관망의 맨 위를 설정합니다.

배치 패널에서는 다음과 같은 명령을 사용할 수 있습니다.

파이프 및 곡관: 평면 뷰에서 압력식 관망 파이프 세그먼트를 작성하고 방향이 변경되는 지점에 곡관을 삽입합니다. 압력식 관망 작성 시 파이프 및 곡관 옵션이 기본적으로 선택됩니다. 크기 및 재료 선택 리스트에서 삽입할 압력관의 크기 및 재료를 선택합니다.
주: 파이프 및 곡관 옵션을 사용하면 파이프와 곡관에 동일한 재료와 공칭 지름이 사용됩니다.
파이프만: 평면 뷰에서 압력식 관망 파이프 세그먼트를 작성하고 방향이 변경되는 지점에 굴곡 파이프를 삽입합니다. 크기 및 재료 선택 리스트에서 삽입할 압력관의 크기 및 재료를 선택합니다.

삽입 패널에서 다음과 같은 명령을 사용할 수 있습니다.

수정 패널에서 다음과 같은 명령을 사용할 수 있습니다.

나침반 패널에서 다음과 같은 명령을 사용할 수 있습니다.

나침반 가시성: 평면 뷰에서 나침반의 화면표시를 제어합니다.
나침반 색상: 나침반의 색상을 지정합니다.
나침반 크기: 나침반의 지름을 픽셀 단위로 지정합니다.
나침반 3D 평면: 모형 뷰에서 작업 평면이 회전되는 증분을 지정합니다. 모형 뷰에서 작업하고 나침반이 표시될 경우 다음 키보드 바로 가기를 사용하여 나침반 평면을 제어할 수 있습니다.
- 증분 설정 값과 동일한 증분으로 나침반 평면을 회전하려면 P를 입력합니다.
- 반대 방향으로 나침반을 회전하려면 Shift+P를 입력합니다.
- 나침반을 초기 평면 설정으로 복원하려면 R을 입력합니다.
나침반 3D 스냅: 나침반을 사용하여 모형 뷰에서 부속 및 부속품을 회전할 수 있는 증분을 지정합니다. 모형 뷰에서 부속 및 부속품에 대한 회전 그립을 사용하여 나침반이 호출되는 경우 이 증분 설정이 나침반에 적용됩니다. 모형 뷰에서 작업 중인 경우 회전 그립을 클릭하여 그립과 나침반을 활성화할 수 있습니다.
