Autodesk Factory Design Utilities for Inventor는 조립품 환경의 애드인으로, 팩토리 바닥 배치에 최적화된 환경 및 설계 도구를 제공합니다.

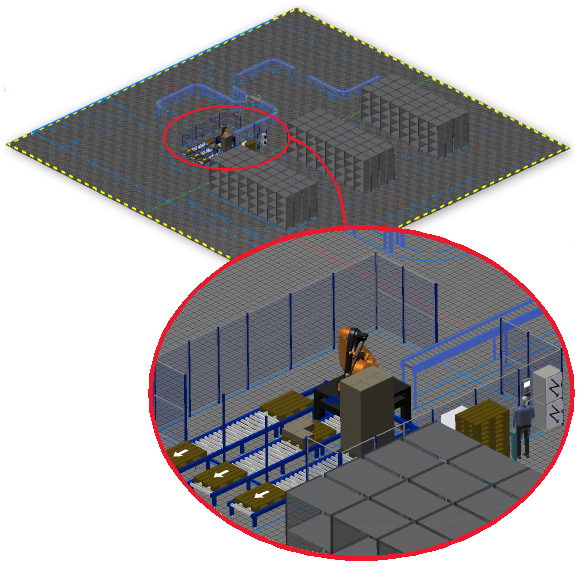

팩토리 바닥 배치는 공장, 창고 또는 사무실 환경의 3D 모형입니다. 그 규모와 복잡한 정도는 작업 셀에서부터 전체 팩토리에 이릅니다. 배치에는 벽, 기둥 및 유틸리티 등의 빌딩 요소가 포함됩니다. 간섭을 확인하고 장비의 개별 요소가 전력, 데이터, 압축 공기 또는 기타 리소스에 연결되는 방식을 계획할 수 있습니다.
팩토리 자산 라이브러리에는 컨베이어, 덕트 설치 및 벽 등의 표준 팩토리 구성요소 모형이 포함되어 있습니다. 자주 사용되는 모형을 이 라이브러리에 게시할 수 있습니다. 또한 Inventor 부품 및 조립품 파일이나 가져온 모형을 사용할 수 있습니다.
Suite 워크플로우
Inventor Factory에서는 3D Factory 배치와 2D AutoCAD 도면 간의 양방향 연결 링크를 작성할 수 있는 Suite 워크플로우 도구를 제공합니다. 배치 동기화라는 이 링크를 사용하면 Inventor와 AutoCAD Architecture 또는 AutoCAD Mechanical 간에 연결할 수 있습니다.
AutoCAD와 연관된 Inventor 워크플로우 4개는 다음과 같습니다.
- AutoCAD 동기화 - AutoCAD를 시작하고 열린 Inventor Factory 3D 배치를 바탕으로 2D 도면 배치를 작성합니다.
- AutoCAD에서 작성 - 기존 2D AutoCAD 배치를 바탕으로 새로운 3D 팩토리 배치를 작성합니다. 모든 2D 자산 및 자산 체인은 이와 대등한 3D 자산으로 바뀝니다. 주: 이 명령은 팩토리 시작 패널의 DWG에서 새 배치 명령과 같은 기능을 수행합니다.
- AutoCAD에서 업데이트 - 2D AutoCAD 배치의 변경 사항이 Inventor Factory 배치에 반영됩니다.
- AutoCAD와의 링크 끊기 - AutoCAD와 Inventor 배치 간의 연결 링크를 끊습니다.
또한 Inventor Factory에는 Navisworks 및 Process Analysis 360용 Suite 워크플로우가 포함됩니다. Navisworks 동기화는 배치를 시각화하고 충돌 탐지를 실행할 수 있도록 Navisworks에서 활성 Inventor 파일을 엽니다. 프로세스 모형 작성은 시뮬레이션을 실행하여 성능을 최적화할 수 있는 Process Analysis 360 웹 기반 프로세스 모델링 도구와 Inventor 데이터를 동기화합니다.
