자유형 환경
자유형 명령을 시작할 때 자유형 리본 탭이 활성화되면서 환경에 대한 모든 액세스 권한을 제공합니다.
작업 피쳐가 자유형 리본에 추가되어 자유형 환경에서 작성할 수 있습니다. 예를 들어 편평화 참조로 사용할 작업 평면을 작성하거나 정렬 평면으로 사용할 작업 평면을 작성할 수 있습니다.

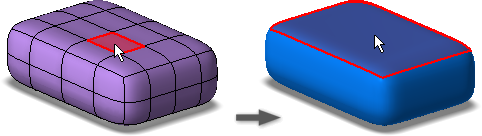

자유형 환경을 종료하면 위상이 단순화됩니다. 즉, 모형의 면 및 모서리 수가 줄어들지만 자유형 본체의 쉐이프는 유지됩니다.
양식 편집
다음과 같은 개선 사항이 양식 편집 대화상자에 추가되었습니다.
- 옵션에 더욱 쉽게 액세스할 수 있도록 대화상자가 다시 구성되었습니다.
- 대화상자에 돌출 옵션이 추가되었습니다. 이전 돌출 워크플로우에서처럼 편집 시 Alt 키를 누르고 있으면 상황에 맞는 메뉴를 사용할 수 있습니다.
- 명령취소 및 명령복구 옆에 재설정 옵션이 추가되었습니다.

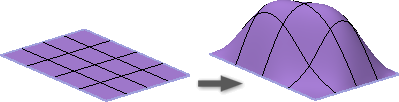

- 소프트 수정 옵션이 추가되었습니다. 변경 사항이 주변 영역에 미치는 영향을 제어하도록 유형 및 폴오프 그라데이션을 설정합니다. 다음 이미지에서 오른쪽 위 이미지와 오른쪽 아래 이미지에서는 소프트 수정이 꺼져 있습니다.
자유형 평면
자유형 평면 명령을 사용하여 평면형 시트 본체를 작성한 다음 면을 조작할 수 있습니다.
자유형 원통
원통 명령으로 닫힌 원통 본체 또는 열린 원통 본체를 작성할 수 있습니다.

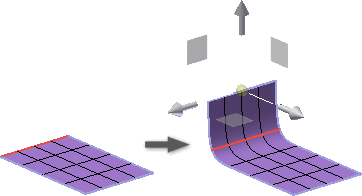

양식 편집
양식 편집 명령으로 열린 시트 모서리 및 면을 돌출 시킬 수 있습니다.
자유형 면
자유형 면 명령을 사용하여 3D 시트 본체를 작성한 다음 양식 편집 또는 두껍게 하기를 사용하여 면 또는 선택한 모서리를 돌출시킬 수 있습니다.
삭제 명령
이제 Delete 키를 눌러 삭제 명령을 수행할 수 있습니다. 또한 면을 삭제하여 열린 시트 본체를 작성할 수도 있습니다. 자유형 쉐이프에서 하나 이상의 면을 삭제한 다음 자유형 면 명령을 사용하여 개구부를 닫습니다.
자유형으로 변환

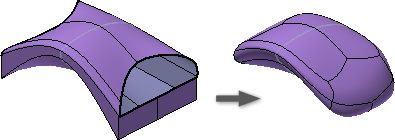

변환 명령을 사용하여 솔리드 본체 또는 곡면 면을 자유형 환경으로 복사합니다. 자유형 편집 도구를 사용하여 쉐이프를 조작합니다.
본체 관리
지능형 본체 관리가 가능합니다. 자유형 환경을 종료하면 자유형 본체 및 곡면이 각 솔리드 또는 곡면으로 변환됩니다.

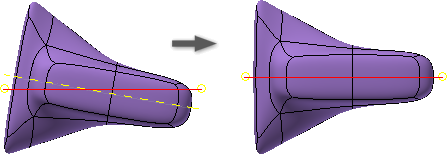

양식 정렬
양식 정렬을 사용하면 대상 평면 또는 평면형 면으로 자유형 본체를 정확하게 이동할 수 있습니다.
평면화
평면화를 사용하면 선택한 꼭지점을 통과하는 단일 평면으로 꼭지점을 이동할 수 있습니다. 평면화를 사용하려면 꼭지점 4개 이상 선택합니다.

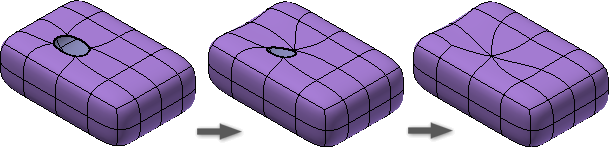

꼭지점 용접
꼭지점 용접을 사용하면 꼭지점을 접합하거나 자유형 본체의 구멍을 닫을 수 있습니다. 점을 개별적으로 선택하면 첫 번째 꼭지점을 두 번째 꼭지점으로 이동할 수 있습니다.
모서리 용접 해제
모서리 용접 해제를 사용하면 모서리 또는 루프의 연결을 해제하여 모서리를 분리할 수 있습니다.

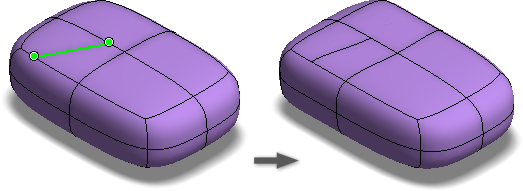

삽입점
점 삽입을 사용하면 모형에 제어점을 추가할 수 있습니다.
모서리 병합
모서리 병합을 사용하면 틈새를 메우고 모서리를 접합할 수 있습니다.
두껍게 하기
두껍게 하기 명령이 자유형 환경에 추가되었습니다. 선명한, 부드러운 및 모서리 없음 솔루션을 선택하여 본체를 두껍게할 수 있습니다. 다음 그림은 모서리 없음 옵션을 사용하여 두껍게 한 열린 시트 본체를 보여 줍니다.

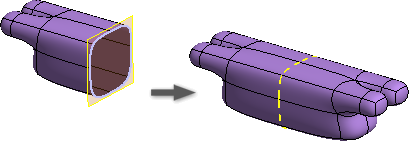

대칭
대칭 명령이 자유형 환경에 추가되었습니다. 작업 평면 또는 평면형 면을 사용하여 본체를 대칭할 수 있습니다.
각지게 만들기 및 각진 부분 제거
리본에서 각지게 만들기 및 각진 부분 제거 명령을 사용할 수 있습니다. 이러한 명령은 이전에는 상황에 맞는 메뉴에서만 사용할 수 있었습니다. 각진 모서리에 색상이 지정됩니다.

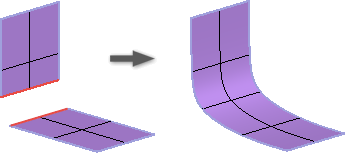

브리지
브리지 명령이 모서리를 선택하는 기능을 추가했습니다.
거리 추가
거리 추가 명령을 사용하면 점, 평면, 모서리 및 면 사이에 참조 치수를 배치할 수 있습니다.
균일화

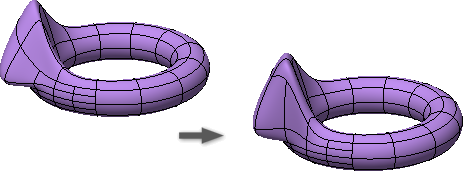

균일화 명령을 사용하면 자유형 본체를 완화하여 시작점 사이의 간격을 균일하게 만들 수 있습니다. 또한 본체에 문제가 발생하면 이 명령을 복구 작업으로 사용할 수도 있습니다.
복사
복사 명령이 본체 및 면 복사를 지원합니다. 중복된 형상을 쉽게 이동할 수 있도록 붙여넣기를 사용하는 경우 양식 편집, 변환 옵션이 활성 상태입니다.

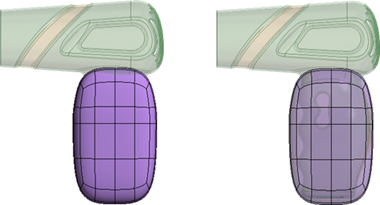

투명 전환
투명 전환 명령을 사용하면 본체를 관통해 기존 형상 또는 스케치를 볼 수 있습니다.

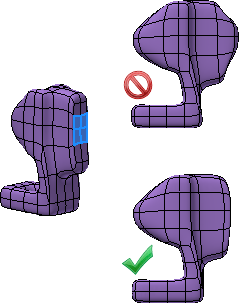

관통 선택 전환

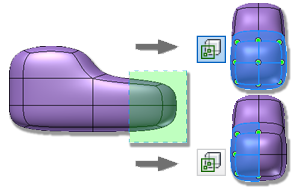

관통 선택 전환을 사용하면 걸침 창 형상 선택을 필터링할 수 있습니다. 이 옵션이 사용하도록 설정되어 있으면 형상이 정상적으로 선택됩니다. 이 옵션이 꺼져 있으면 뷰에서 보이는 형상만 선택됩니다.

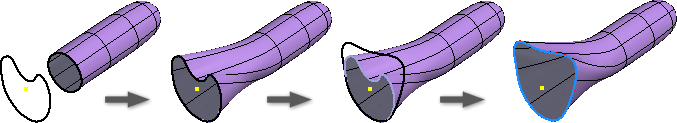

모서리 일치
모서리 일치 명령은 더욱 강력하여 열려 있는 시트 본체와 함께 사용합니다. 또한 다음과 같은 새 기능이 추가되었습니다.
- 소스 형상이 변경된 경우 검색기에서 일치 항목 폴더를 확장하고 일치된 모서리를 마우스 오른쪽 버튼으로 클릭한 다음 재일치를 선택합니다.
- G0, G1, G2 연속성 제어가 NURB 모서리와 자유형 본체 모서리 사이에 제공됩니다.
선택
- 이제 꼭지점을 창 선택할 수 있습니다.
- 정점 선택이 필요한 명령을 시작하면 본체에 꼭지점 화면표시가 사용하도록 설정되어 있습니다.
- 모서리를 선택하고, Shift 키를 누른 상태에서 루프 범위 내에 있는 다른 모서리를 두 번 클릭하면 두 선택항목 사이에 있는 모든 모서리를 추가할 수 있습니다.
- 면을 선택하고 Shift 키를 누른 상태에서 루프 범위 내에 잇는 다른 면을 두 번 클릭하면 두 선택항목 사이에 있는 모든 면을 추가할 수 있습니다.
- 꼭지점을 선택하고, Shift 키를 누른 상태에서 루프 범위 내에 있는 다른 꼭지점을 두 번 클릭하면 두 선택항목 사이에 있는 모든 꼭지점을 추가할 수 있습니다.
대칭
다른 선종류 및 색상으로 대칭이 표시됩니다.
