판금 다중 본체
다중 본체 부품 환경이 판금 부품을 포함하도록 확장되었습니다. 이제 하향식 워크플로우를 사용하여 다중 본체 판금 부품을 작성할 수 있습니다. 구성요소 만들기 또는 부품 만들기 명령을 사용한 다음 파생 구성요소를 열어 다중 본체 부품 파일의 각 부품에 대한 플랫 패턴 작성합니다.
다음 명령에서 새 솔리드 본체 옵션을 사용할 수 있습니다.
- 면
- 컨투어 플랜지
- 윤곽선 롤
- 로프트 플랜지
- 분할
다음 피쳐에서 다중 본체 워크플로우를 지원합니다.
- 플랜지, 구석 햄, 절곡부
- 절단, 접기, 립, 펀치

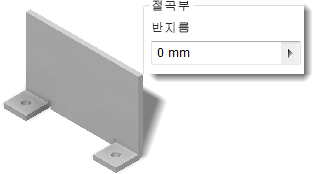

0 절곡부 반지름
다음 명령에서 0 절곡부 반지름에 대한 지원이 추가되었습니다.
- 면
- 절곡부
- 플랜지
- 윤곽선 롤
- 로프트 플랜지
- 햄
- 접기
펀칭 도구

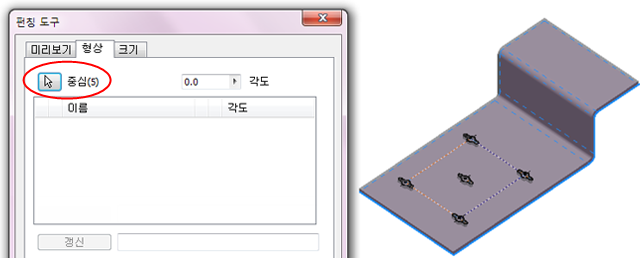

펀칭 도구 인스턴스 수가 펀칭 도구 대화상자의 형상 탭에 추가되었습니다.
두께 탐지

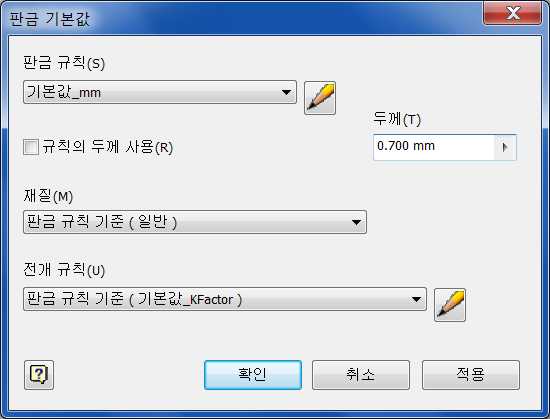

부품을 판금으로 변환할 때 기준 면을 선택하라는 메시지가 표시됩니다. 여기서 선택하면 Inventor에서 재질 두께를 측정할 수 있습니다. 면을 선택하면 판금 기본값 대화상자가 나타납니다. 측정된 두께는 두께 값 상자에 표시됩니다. 확인을 클릭하여 측정된 두께 값을 승인합니다.
경고 무시

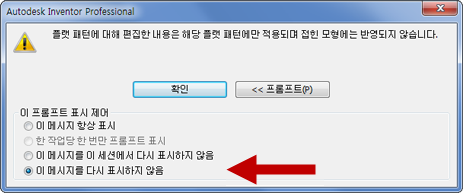

플랫 패턴을 편집한 경우 경고 메시지를 영구적으로 닫을 수 있습니다.
DWG 및 DXF 내보내기

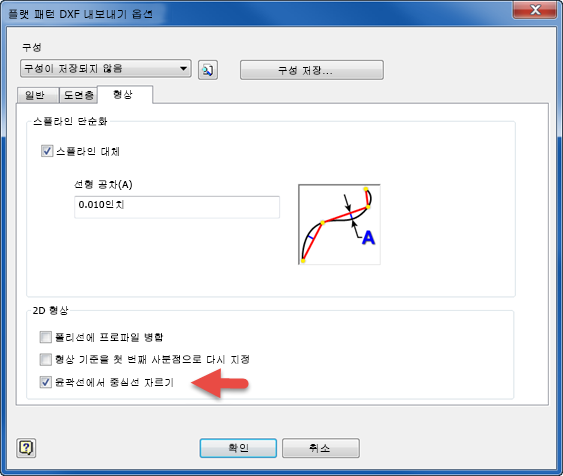

절곡부 중심선이 절곡부의 구멍을 교차하는 경우 DWG 또는 DXF 플랫 패턴 파일을 내보내는 데 일부 공장 도구를 사용할 수 없었습니다. 플랫 패턴 DXF 또는 DWG 내보내기 옵션 대화상자의 형상 탭에 새 옵션이 추가되었습니다. 절곡부 중심선을 절단 모서리까지 자르려면 형상 탭의 새 옵션인 윤곽선에서 중심선 자르기를 선택합니다.
