AutoCAD 자르기 및 끊기 명령을 사용해도 폴리곤을 분할할 수 있지만, 분할 명령을 사용할 때 더 많은 이점이 있습니다. 즉, 분할은 항상 유효 피쳐를 만들어내며 속성을 자동으로 처리하는 특별한 논리를 갖고 있습니다.
분할을 사용하면 지형 공간 피쳐를 분할 및 병합할 때 특성 지정에 대한 규칙을 설정할 수 있습니다. 이러한 규칙에 표현식을 사용할 수 있습니다.
예를 들어 구획을 분할하는 경우 결과로서 생성되는 구획의 토지 값이 정의한 계산에 기반하도록 지정할 수 있습니다. 자동 계산을 사용할 수도 있습니다. 예를 들어 병합된 모든 피쳐의 평균 값을 결과로서 생성되는 피쳐에 지정할 수 있습니다. 피쳐 값을 분할된 모든 피쳐에 균등하게 나눌 수 있습니다.
이 연습에서는 연습 1: 분할/병합 규칙 정의에서 작성하고 수정한 지도를 사용합니다.
분할/병합 규칙을 작성하려면
- 마지막 연습에서 사용한 데이터 테이블이 열려 있어야 합니다. 그렇지 않으면 작업 창에서 화면표시 관리자로 전환합니다. 구획 도면층을 선택하고 테이블을 클릭합니다.
- 윈도우 하단에 있는 데이터 테이블에서 옵션을 클릭하고 분할 및 병합 규칙 설정을 선택합니다.
분할 또는 병합 작업 후에 특성을 지정하기 위한 규칙을 설정합니다.

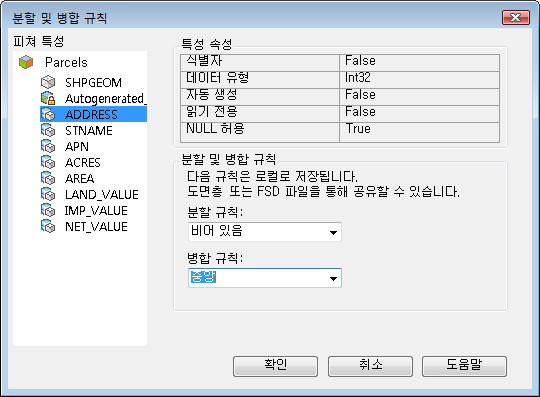

대화상자의 왼쪽에서 피쳐 특성 아래에 구획 피쳐의 각 특성이 나열됩니다. 데이터 저장소에 의해 생성되는 특성인 Geom과 FeatID에 대해서는 규칙을 설정할 수 없습니다. 이 두 특성을 선택하면 데이터 저장소에서 이를 생성하기 위해 사용하는 규칙을 볼 수 있습니다.
- 분할 및 병합 규칙 대화상자에서 ADDRESS 특성을 클릭합니다.
- 분할 규칙에서 비어있음을 지정합니다.
이 구획을 분할할 경우, 작성되는 각각의 새 구획에 주소 번호를 지정해야 합니다.
- 병합 규칙에서 처음 선택한 항목을 지정합니다.
여러 구획을 하나로 병합할 경우, 새 구획은 병합을 위해 선택한 첫 번째 구획의 주소 번호를 사용합니다.
- 아래 테이블의 안내에 따라 다른 특성의 규칙을 지정합니다.
특성 분할 규칙 병합 규칙 ACRES Area2D(Geom)에 따라 비례 합계 APN 복사 처음 선택한 항목 AREA Area2D(Geom)에 따라 비례 합계 IMP_VALUE Area2D(Geom)에 따라 비례 합계 LAND_VALUE Area2D(Geom)에 따라 비례 합계 NET_VALUE Area2D(Geom)에 따라 비례 합계 PRIMARY_INDEX 비어있음 처음 선택한 항목 STNAME 복사 처음 선택한 항목 분할/병합 규칙 옵션의 전체 설명은 분할/병합 규칙에서 표현식 사용을 참고하십시오.
- 확인을 클릭합니다.
튜토리얼을 계속 보려면 연습 2: 분할할 구획 찾기로 이동합니다.
