참조 그리드를 지도에 추가하려면

참조 시스템을 도면 공간의 지도에 추가할 수 있습니다. 참조 시스템에는 참조 그리드와 격자선이 포함됩니다. 참조 그리드는 지도에 씌워진 그리드입니다. 격자선 은 경도 및 위도 선과 같은 지리적 선으로 구성된 망입니다.

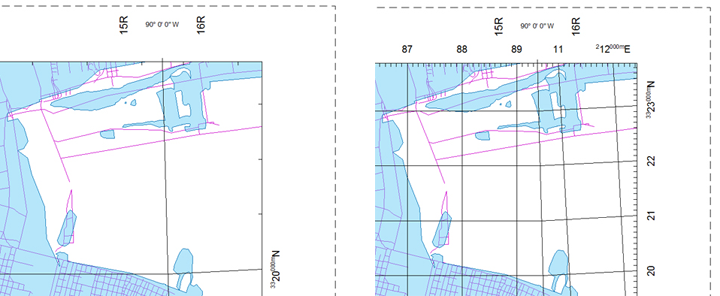

그리드는 어느 정도 자세히 표시할 수 있습니다.

참조 시스템을 지도에 추가하려면

1. 배치 탭으로 전환합니다.
2. 리본에서 배치 도구 > 참조 시스템 > 작성 을 클릭합니다.
3. 참조 시스템의 뷰포트를 선택합니다. 참조 시스템 작성 대화상자가 표시됩니다.
4. 참조 시스템 작성 대화상자에서 다음을 지정합니다.
   • 참조 시스템 템플릿: 참조 그리드의 레터링 체계를 선택합니다. 위도-경도, MGRS(Military Grid Reference System), USNG(United States National Grid) 또는 현재 지도 좌표계를 사용합니다.
   • 축척: 참조 그리드의 실제 축척을 선택합니다.
   • 정밀도: 그리드 선의 정밀도를 선택합니다.
     정밀도 옵션은 참조 시스템에서 사용되는 단위에 따라 달라집니다.

     • MGRS(Military Grid Reference System): 미터 또는 그리드 영역의 고정된 정밀도 세트
     • 각도(예: 위도-경도): 고정된 도 세트
     • 선형(예: USNG(United States National Grid)): 고정된 거리 세트
     • 알 수 없음: 지도 공간 단위, 기본값은 4 - 5개 수평 그리드 선으로 설정

     AutoCAD Map 3D는 정밀도 수준에서 그리드 선을 그립니다. 눈금이 자동으로 생성됩니다. 각도 그리드 선의 경우 눈금이 1/5 간격으로 표시되며, 선형 그리드 선의 경우 눈금이 1/10 간격으로 표시됩니다. 예를 들어, 위도-경도 시스템의 경우 10도마다 그리드 선을 지정하면 그리드 선 사이에 2도마다 눈금이 표시됩니다.
5. 확인을 클릭합니다.

   그리드가 배치에 표시됩니다. 그리드 레이블은 여러 줄 문자이며 독립적으로 이동하거나 편집할 수 있습니다.
