사용자화된 북쪽 화살표를 작성하려면

이 절차를 사용하려면 AutoCAD 블록 편집기, 블록 제작 팔레트 및 AutoCAD 속성 정의에 익숙해야 합니다.

사용자 북쪽 화살표를 작성하려면

  1. 북쪽 화살표에 대한 그래픽 표현이 포함된 AutoCAD 블록을 작성합니다.

    블록 편집기를 사용하여 북쪽 화살표 블록을 작성할 수 있습니다.

    • 명령행에 BE를 입력하여 블록 편집기를 엽니다.
    • 북쪽 화살표 블록의 이름을 지정합니다.
    • 원하는 그래픽 또는 데코레이션을 추가합니다.

  2. 회전 특성을 정의합니다.

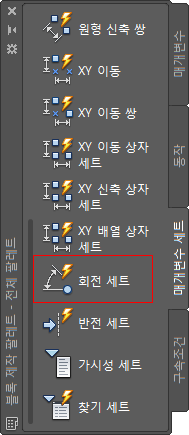

    • 블록 제작 매개변수 세트 팔레트에서 회전 세트를 클릭합니다.

    • 표시된 매개변수를 마우스 오른쪽 버튼으로 클릭한 후 특성을 클릭합니다.

      명령 프롬프트에 PROPERTIES를 입력할 수도 있습니다.

    • 특성 팔레트의 특성 레이블에서 회전 세트Map.View.Rotation으로 변경합니다.

      AutoCAD Map 3D에서는 이 매개변수를 사용하여 북쪽 화살표의 각도를 계산합니다.

    • 이 특성이 표시되지 않게 하려면 특성 팔레트의 기타에서 특성 표시아니오로 변경합니다.
    • 이 특성에 대한 그립이 표시되지 않게 하려면 그립 수를 0으로 변경합니다.
  3. 블록을 저장한 후 블록 편집기를 닫습니다.
