금형 온도 결과 검토

이 작업에서는 온도, 금형(평균) 결과를 분석합니다.

1. 모든 결과가 꺼져 있는지 확인합니다.

2. 금형 4면체 레이어만 켜져 있도록 합니다.

3. 온도, 금형(평균)을 클릭합니다.

4. 결과 > 절단면 > 편집을 클릭합니다.

   • YZ 평면을 선택한 다음 활성화를 선택합니다.

   • 점까지 탭을 클릭합니다.

   • 점 필드에 0 -50을 입력하고 적용을 클릭합니다.

   • 활성 평면 표시를 선택 취소합니다.

5. 결과 > 절단면 > 편집을 클릭합니다.

   • ZX 평면을 선택한 다음 활성화를 선택합니다.

   • 점까지 탭을 클릭합니다.

   • 점 필드에 0 -50을 입력하고 적용을 클릭합니다.

   • 활성 평면 표시를 선택 취소합니다.

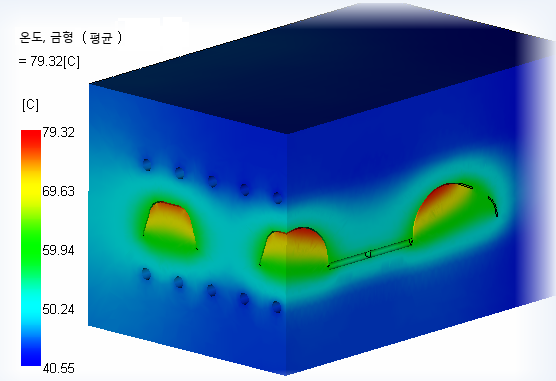

6. 절단면 대화상자에서 평면을 선택하고 필요에 따라 플립을 클릭해 금형의 대부분이 계속 보이도록 합니다.
