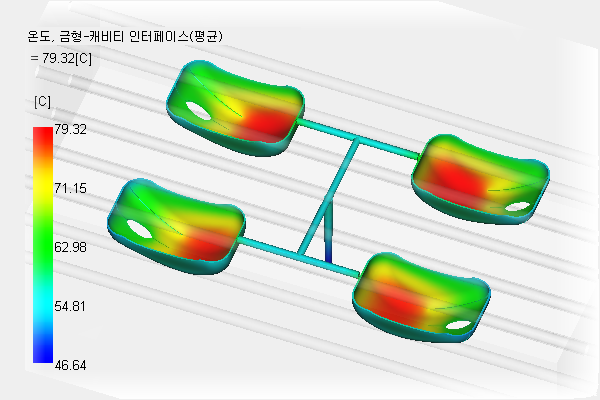

이 자습서에서는 컴퓨터 마우스 커버를 사용하여 4-캐비티 도구에 대한 FEM(유한 요소법) 냉각 해석을 설정하고 실행합니다. FEM 냉각 해석에서는 안정 상태 및 천이 금형 온도를 둘 다 계산합니다. 안정 상태는 평균 금형 온도입니다. 천이의 경우 금형 온도는 시간에 따라 변합니다. 이 자습서에서는 안정 상태 해석을 실행합니다. 메쉬 제품 모델이 제공됩니다. Synergy에서 냉각관 및 금형을 만듭니다.
이 자습서는 보압 해석에 이어 진행되는 것입니다. 이 자습서를 완료하기 위해 충전 또는 보압 해석 자습서를 완료할 필요는 없지만 이 자습서 준비를 위해 해당 단계들을 검토할 필요는 있습니다. 이전 자습서를 검토하려면 여기를 클릭하십시오. 이 자습서에서 수행할 작업은 다음과 같습니다.
-
프로젝트 만들기
-
스터디 가져오기
-
해석 순서 설정
-
냉각 라인 만들기
-
금형 경계 만들기
-
금형에 대한 4면체 메쉬를 작성합니다.
-
공정 설정 입력 및 해석 실행
-
결과 검토
시작하기 전에 여기를 클릭하여 모든 빠른 시작 자습서의 모델 파일을 다운로드하십시오.
준비가 완료되면 여기를 클릭하여 자습서를 시작하십시오.
