회로 결과 검토

이 작업에서는 네 가지 회로 결과를 분석합니다.

1. 금형 4면체 및 냉각관 레이어만 선택되고 다른 모든 레이어는 선택 취소되었는지 확인합니다.

2. 필요에 따라 회전, 이동 및 확대/축소하여 표시되는 회로 결과를 확인하십시오.

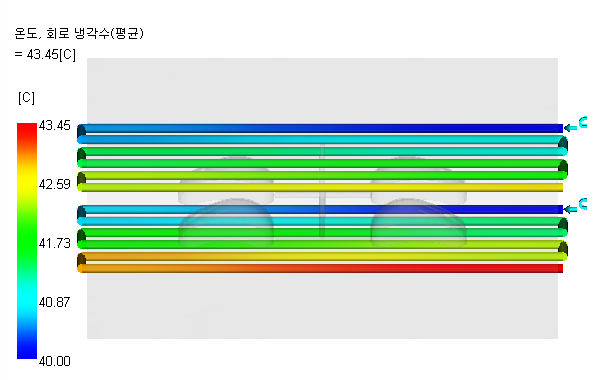

3. 스터디 작업 목록에서 온도, 회로 냉각수(평균) 결과를 클릭합니다.

   온도는 2-3C보다 적게 증가되는 것이 가장 좋습니다. 코어는 지침보다 약간 높습니다.



4. 회로 레이놀즈 수 결과를 클릭합니다.

   결과는 정확하게 10,000 레이놀즈 수가 되며, 이는 이 값이 유량 계산에 대한 입력으로 사용되었기 때문입니다.

5. 회로 유량 결과를 클릭합니다.

   10,000 레이놀즈 수를 얻는 데 필요한 유량은 3l/min가 약간 넘습니다. 이 유량은 높지 않으므로 금형에서 유량을 제한하지 않게 됩니다.

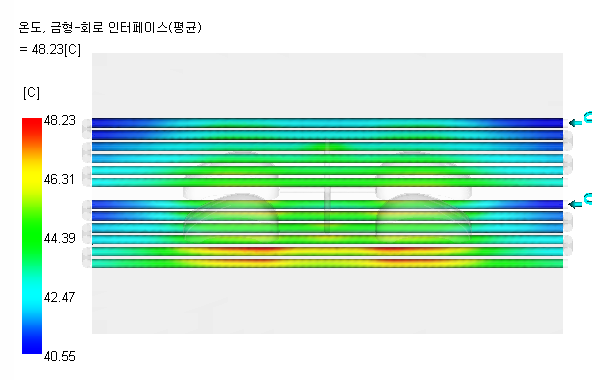

6. 온도, 금형-회로 인터페이스(평균) 결과를 클릭합니다.

   이 결과는 냉각수 입구에서보다 약 5C 높은 것이 최상입니다. 코어에는 이 원하는 값보다 높은 곳이 있습니다.



이 결과를 개선하는 방법:

• 냉각수 유량 증가
• 회로당 냉각관 증가
• 더 긴 사이클 타임
