냉각 라인 만들기

이 작업에서는 냉각 회로 마법사를 사용하여 단순 냉각관을 만듭니다.

1. (지오메트리 탭 > 만들기 패널 > 냉각 회로)을 클릭합니다.

2. 냉각관 지름으로 10mm를 선택합니다.

3. 제품의 위아래 거리로 25mm를 입력합니다.

4. 정렬 방향으로 X를 선택한 후 다음을 클릭합니다.

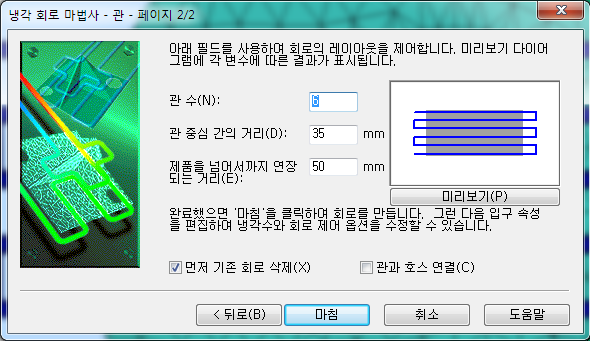

5. 냉각관의 수로 6mm를 입력합니다.

6. 냉각관 중심 간의 거리로 35mm를 입력합니다.

7. 제품을 초과하는 거리로 50mm를 입력합니다.

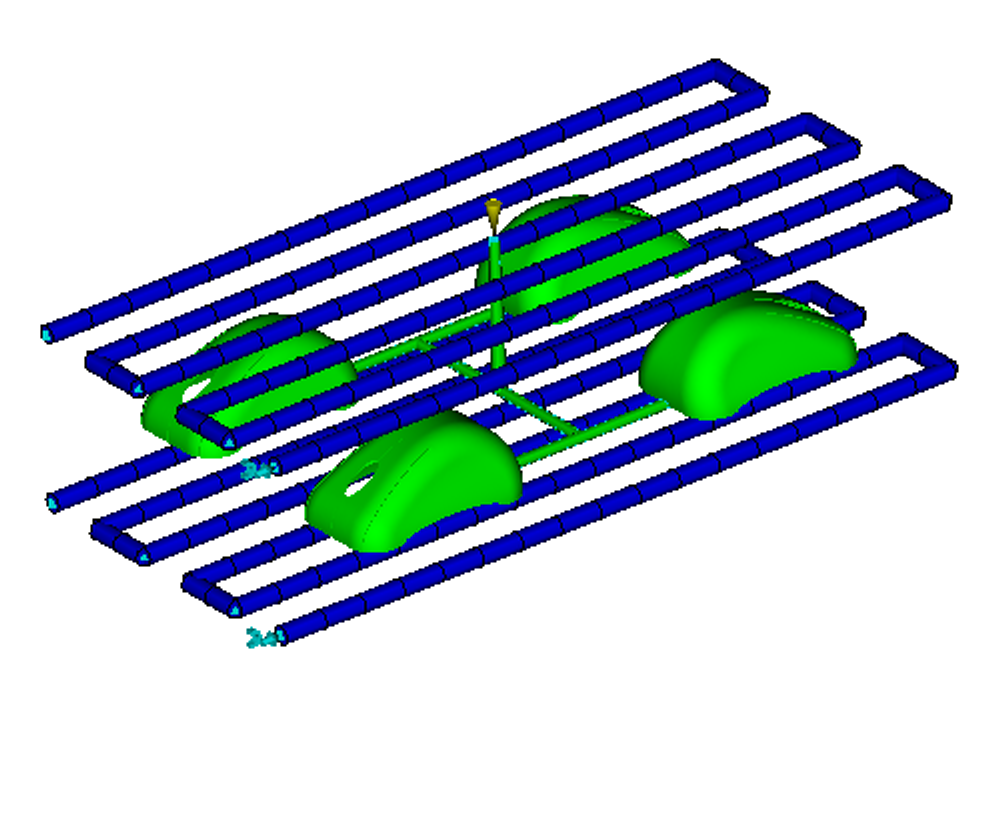

8. 미리보기를 클릭하여 레이아웃을 확인합니다.



9. 마침을 클릭하십시오.
