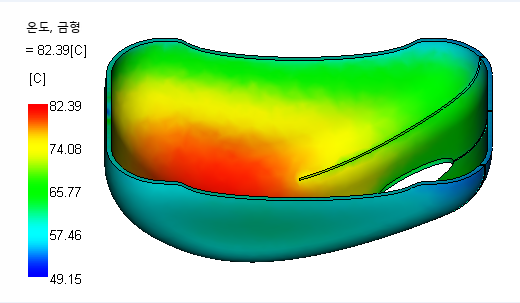

이 자습서에서는 컴퓨터 마우스 커버를 사용하여 4-캐비티 도구에 대한 BEM(Boundary Element Method) 냉각 해석을 설정하고 실행합니다. BEM 냉각 해석에서는 안정 상태 또는 전체 금형 사이클의 평균 온도를 계산합니다. 이 해석을 위해서는 최소한 성형 제품 및 냉각관으로 이루어진 모델이 필요합니다. 이 방법을 사용하면 냉각관 위치를 수정하여 냉각관 위치의 영향을 쉽게 확인할 수 있습니다. 삽입물은 대개 열전도 계수가 높은 여러 재료로 만들어진 도구 영역을 표시하기 위해 만든 것입니다.
이 자습서는 보압 해석에 이어 진행되는 것입니다. 이 자습서를 완료하기 위해 충전 또는 보압 해석 자습서를 완료할 필요는 없지만 이 자습서 준비를 위해 해당 단계들을 검토할 필요는 있습니다. 이전 자습서를 검토하려면 여기를 클릭하십시오.
이 자습서에서 수행할 작업은 다음과 같습니다.
- 프로젝트 만들기
- 스터디 가져오기
- 냉각 라인 만들기
- 금형 경계면 만들기
- 해석 순서 설정
- 공정 설정 입력 및 해석 실행
- 결과 검토
시작하기 전에 여기를 클릭하여 모든 빠른 시작 자습서의 모델 파일을 다운로드하십시오.
준비가 완료되면 여기를 클릭하여 자습서를 시작하십시오.
