변형 원인 검토

이 작업에서는 변형 결과를 사용하여 변형의 원인이 무엇인지 확인합니다. 변형 원인을 결정하기 위해 다양한 수축 변형을 입력하여 4차례 변형 해석을 실행했습니다. 다음 변형이 포함됩니다.

• 냉각 효과

• 수축 효과

• 배향 효과

• 코너 효과

변형 해석은 모든 효과에 대한 변형 플롯과 4개의 변형을 출력합니다. 이러한 플롯을 사용하여 변형과 모든 효과를 서로 비교하여 변형의 원인을 결정할 수 있습니다.

1. 결과 창 분할을 두 번 클릭합니다(천천히).

2. 첫 번째 클릭을 하면 도구가 활성화되고 두 번째 클릭을 하면 균등한 크기의 창 4개로 화면 표시가 분할됩니다.



3. 결과, 잠금, 모든 보기 잠금을 클릭합니다.

   회전, 이동, 확대/축소를 하면 4개 창이 모두 동시에 이동합니다.

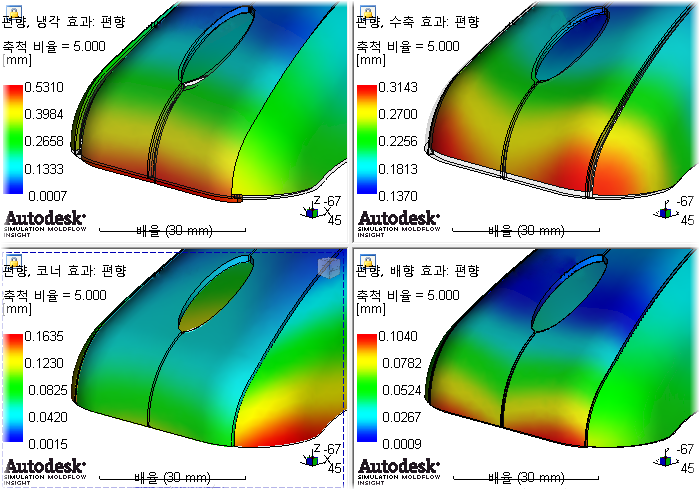

4. 변형 결과를 표시합니다. 왼쪽 상단 창에서 시작하여 시계 방향으로 플로팅으로 이동합니다.

   • 변형, 냉각 효과: 변형

   • 변형, 수축 효과: 변형

   • 변형, 배향 효과: 변형

   • 변형, 코너 효과: 변형

5. 버튼 영역의 각 변형에 대한 최대 변형을 비교합니다. 가장 크게 변형된 변형이 모든 효과에 가장 가까워 변형의 주 원인입니다. 이번의 경우, 이는 냉각 효과입니다.
