변형 결과 검토

이 작업에서는 변형 결과를 분석하여 제품에 얼마나 많은 변형이 있는지를 결정합니다.

1. 제품 및 하나의 제품 레이어만 선택되고 다른 모든 레이어는 선택 취소되었는지 확인합니다.

2. 회전이 -45 35 30이고 ViewCube가 그림과 같이 표시되도록 모델을 회전하십시오.

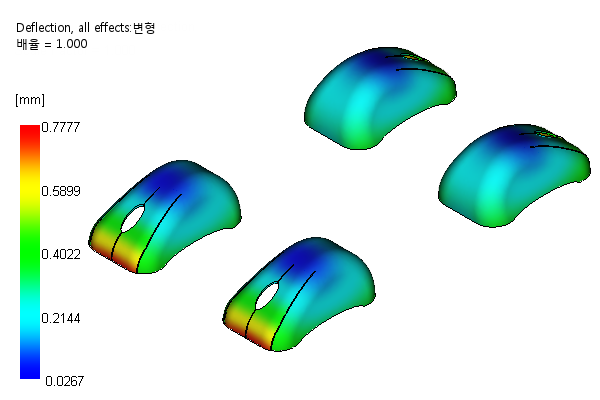

3. 스터디 작업 목록에서 변형, 모든 효과: 변형 결과를 클릭합니다.

   이 결과는 4개 제품 모두에 변형이 있음을 보여줍니다. 변형이 거의 동일해 보입니다.



4. 제품 레이어를 선택 취소합니다.

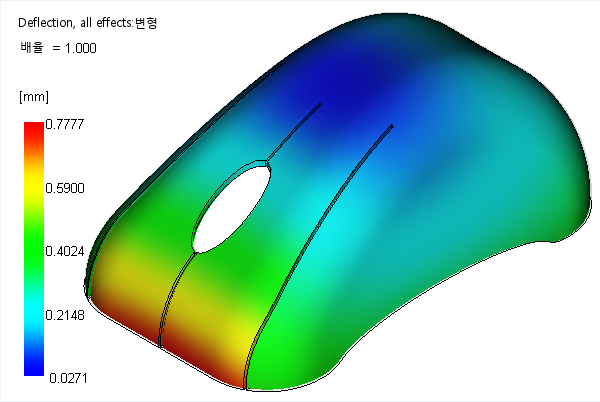

5. 나머지 제품을 확대합니다.

   두 버튼의 변형에 제품 외부 모서리의 거의 두 배에 이르는 변형이 있습니다.

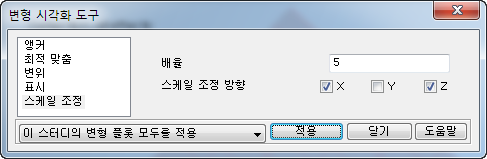

6. ( > 결과 탭 > 변형 패널시각화)을 클릭합니다.

   1. 스케일 조정을 클릭합니다.

   2. 배율로 5를 입력합니다.

   3. X 및 Y 스케일 조정 방향만 선택되어 있는지 확인합니다.

   4. 목록에서 이 스터디의 변형 플롯 모두를 적용을 선택합니다.

   5. 적용을 클릭하십시오.

   6. 닫기를 클릭하십시오.

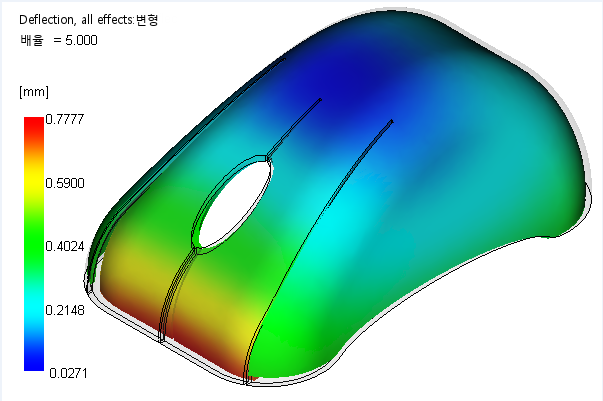

이 도구는 변형을 쉽게 확인할 수 있도록 결과를 5배 크기로 보여줍니다.
