메쉬 확인

이 단계에서는 메쉬 통계 및 메쉬 진단을 사용하여 메쉬 품질을 검토합니다.

1. (메쉬 탭 > 메쉬 진단 패널 > 메쉬 통계)을 클릭하여 메쉬 통계 패널을 표시합니다.

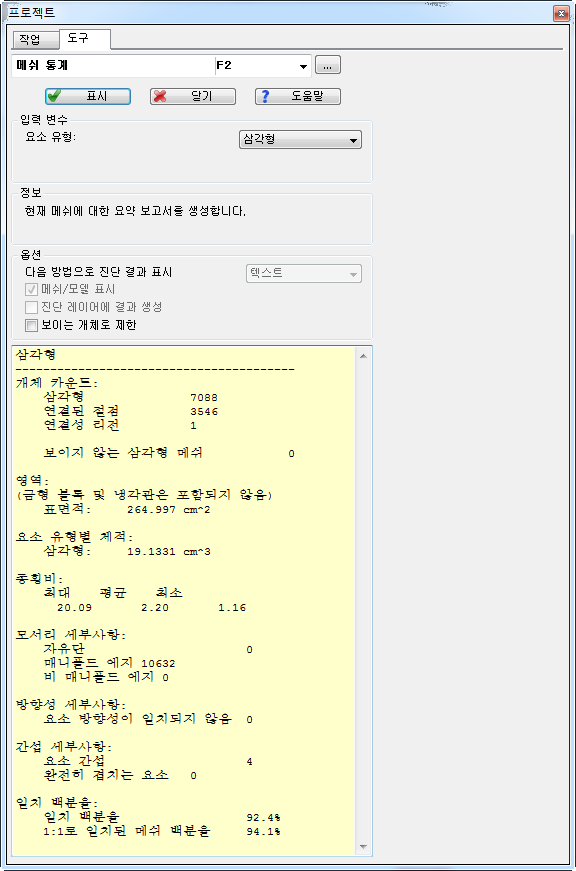

2. 메쉬 통계 패널에서 표시를 클릭해 메쉬 통계 대화상자를 표시합니다.



   나타나는 유일한 문제는 최대 면비가 약간 높다는 것입니다. 현재 값도 크게 잘못된 것은 아니지만 최대 면비는 6:1 이하여야 합니다.

3. (메쉬 탭 > 메쉬 진단 패널 > 면비)을 클릭하여 진단 패널을 표시한 다음 표시를 클릭합니다.

4. (메쉬 탭 > 진단 네비게이터 패널 > 시작)을 클릭하여 면비가 가장 높은 요소를 찾습니다. 빨간선이 밖으로 나와 있는 요소를 찾으면 됩니다. 필요하면 제품을 회전시켜 가면서 요소를 찾습니다.
