사출 주입점 조사

이 단계에서는 충전 미리보기 도구를 사용하여 여러 사출 주입점의 충전 패턴을 조사합니다.

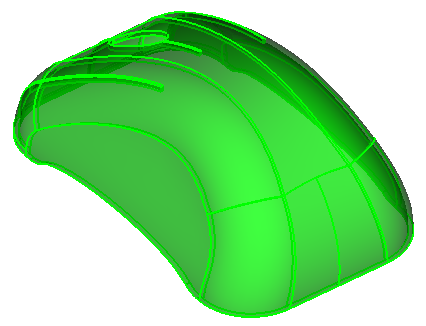

1. 이미지와 비슷하게 마우스 뒷면이 보이도록 제품을 회전시키십시오.



2. (홈 > 성형 공정 설정 > 사출 주입점)을 클릭합니다.

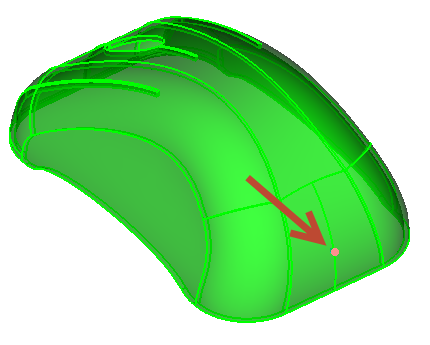

3. 표시된 것처럼 제품 뒷면 끝쪽의 한 부분을 클릭합니다. 정확한 위치는 중요하지 않습니다.

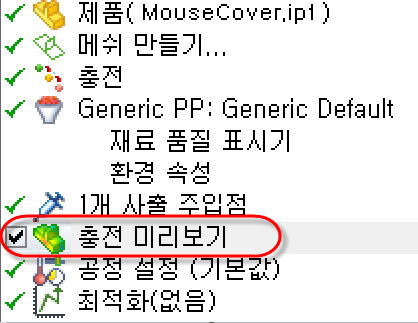

4. Synergy Window의 왼쪽에 있는 스터디 작업 목록에서 충전 미리보기를 클릭합니다.



5. (결과 탭 > 애니메이션 패널 > 재생)을 클릭해 결과를 애니메이션합니다.

6. 애니메이션을 중지합니다. 노란색 사출 주입점 콘을 선택하고, 제품을 가로질러 끕니다. 새 주입점에서 애니메이션을 봅니다.

7. 사출 주입점을 원하는 만큼 더 이동시켜 봅니다.

8. 완료되면 충전 미리보기를 선택 취소합니다.

9. 모든 사출 주입점을 선택하고, 마우스 오른쪽 버튼을 클릭한 다음 삭제를 선택합니다.



10. 마우스 오른쪽 버튼을 클릭하고 사출 주입점 마감을 선택합니다. 제품에 노란색 콘이 남아 있지 않은지 확인합니다.
