이 도움말 항목에서는 사출 압축 성형 또는 압축 성형 해석에 대한 결과를 지정합니다.
텍스트 기반 결과
다음 표에는 사출 압축 해석에 대해 생성된 텍스트 결과가 나열되어 있습니다.
- 충전 체적 %

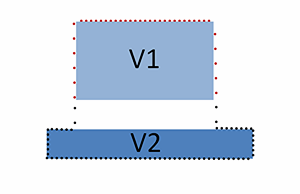

- 충전 단계 시작 시 테이블이 해석 로그에 기록됩니다. 3D 메쉬를 사용하는 모델의 경우 충전 체적 % 열에 지정된 시간의 고분자 충전 체적이 제품 메쉬 체적의 백분율로 표현되어 표시됩니다. 아래 그림에서 V1은 압축 성형 해석에 대한 충전의 체적을 나타냅니다. 사출 압축 성형의 경우 V1은 거의 0보다 크지 않습니다. V2는 모델링된 제품의 체적을 나타내므로 해석 전체에서 일정하게 유지됩니다.
충전 체적 %의 V1 및 V2에 대한 그림
지정된 시간의 FV(충전 체적) %는 다음 방정식으로 지정됩니다.
FV = V1 / V2 * 100
압축 성형 해석에서 초기 고분자 충전 체적은 제품을 충전하는 데 필요한 체적에 가깝거나 그보다 큽니다. 따라서 충전 체적 %는 100%에 가깝거나 100%보다 큽니다. 즉, 제품을 충전하는 데 필요한 것보다 더 많은 고분자를 사용할 수 있다는 의미이며, 제품이 충전된다는 의미는 아닙니다.
사출 압축 성형 해석에서 초기 고분자 충전 체적은 0에 가깝습니다. 따라서 충전 체적 %가 0에 가깝습니다.
중요사항: 제품이 충전되었는지 여부를 확인하려면 충전 절점 % 열을 검토해야 합니다.프레스가 아래로 이동하여 프레스 열림 거리의 끝에 근접하면 고분자의 압력이 증가하고 밀도가 증가하여 충전 체적 %가 줄어듭니다. 따라서 압축 성형 해석에서는 해석 시작 시 충전 체적 %가 해석 종료 시 충전 체적 %보다 클 수 있습니다.
- 충전 절점 %
- 충전 절점 % 결과는 해석 시작 시 충전되지 않은 제품 절점 중 이제 충전된 제품 절점의 백분율을 나타냅니다. 절점이 제품 전체에서 균등하게 분배된 경우 제품의 충전된 백분율을 잘 나타냅니다. 절점이 균등하게 분배되지 않은 경우 일부 영역을 절점 밀도가 높고 일부 영역은 절점 밀도가 낮으면 충전 절점 %가 충전된 제품의 크기를 잘 나타내지 못합니다.

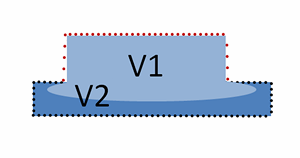

해석 시작 시 제품 메쉬는 위쪽으로 늘어나 고분자 충전을 수용하고 압축 프레스 표면을 표현합니다. 초기 충전과 접촉하는 절점(빨간색으로 표시)은 t=0 시간에 충전된 것으로 간주되어 충전 절점 % 결과가 0입니다.
절점 충전 공정에 대한 그림
프레스가 아래로 이동하면 메쉬는 제품 형상으로 되돌아가고 고분자는 공간이 있는 경우 측면을 포함하여 제품 메쉬로 변위됩니다. 이 공정 중 고분자 충전보다 과도하게 늘어난 절점은 천천히 원래 위치로 되돌아가고 추가 절점이 충전됩니다. 충전 절점 % 결과는 t=0 시간 이후에 충전된 추가 절점의 백분율을 나타냅니다.
- 미성형
- 미성형은 해석 시계 시간이 (프레스 시작 시간 + 프레스 압축 시간 + 경화(또는 냉각) 시간)보다 큰 경우에 선언됩니다. 이 시간 이전에 미성형이 탐지되면 냉각(경화) 시간이 사이클 타임에 맞게 줄어듭니다.
그래픽 결과
미드플레인 - 열가소성 수지 사출 압축 성형
- 리액티브 사출 압축 성형
3D - 열가소성 수지 사출 압축 성형
- 열가소성 수지 압축 성형
- 리액티브 사출 압축 성형
- 리액티브 압축 성형
표시 분석 방법을 포함하여 결과와 관련된 자세한 정보는 결과 이름을 클릭하십시오.
| 결과 | 메쉬 유형에 사용할 수 있음 |
|---|---|
| 프레스 힘 XY 플롯 |
|
| 프레스 변위 XY 플롯 |
|
| 프레스 속도 XY 플롯 |
|
| 캐비티 체적:XY 플롯 |
|
| 압축 면 속성 결과 |
|
| 압축 압력:XY 플롯 결과 |
|
