에너지 해석을 위한 모델을 준비할 때 자동 열 구역을 사용하여 에너지 시뮬레이션 정확성을 향상시킬 수 있습니다.
일반적인 열 구역은 외부 노출이 있는 주변 구역 그룹과 외부 노출이 없거나 미미한 코어 구역 그룹으로 구성됩니다. 건물의 코어는 일반적으로 주변 구역으로 인해 발생하는 열 증가 및 손실 변화에 노출되지 않습니다. 따라서, 코어의 난방 및 냉방 부하는 건물 주변 구역의 부하와 다릅니다. 열 구역은 에너지 시뮬레이션을 통해 이러한 차이점을 고려합니다.
이 소프트웨어는 자동 열 구역을 제공하여 추가 모델링 없이 에너지 시뮬레이션의 정확성을 향상시킬 수 있습니다. 에너지 모델을 작성할 때 이 소프트웨어는 ASHRAE 모델링 권장사항을 기준으로 건물을 각 층의 형상에 따라 고유한 영역으로 분할합니다.
자동 열 구역은 건물의 내부 배치 및 HVAC 시스템 구역 설계가 확정되지 않은 경우 중요합니다. 결과적으로 초기에 에너지 시뮬레이션을 수행할 수 있으므로 프로세스 초기 단계에서 중요한 설계 결정을 내릴 수 있습니다. 에너지 해석 모델을 업데이트하여 설계에 변경 사항을 반영하면 자동 열 구역 역시 업데이트됩니다.
소프트웨어에서 실행되는 자동 열 구역 유형은 에너지 설정 대화상자에서 지정한 해석 모드에 따라 달라집니다.
| 대상 | 해석 모드 설정 |
|---|---|
| 추가 모델링 없이 보다 정확한 결과를 제공하는 고급 자동 열 구역(권장)
(매스 또는 건물 요소 또는 둘 다 함께 사용) |
개념 매스 및 건물 요소 사용 |
| 추가 모델링 없이 결과를 향상시키는 단순화된 자동 열 구역
(매스에서만 사용) |
개념 매스 사용 |
| 열 구역 없이 에너지 시뮬레이션은 룸 경계 건물 요소로 정의된 모델 또는 룸에 배치된 룸 및 공간에 의존합니다.
에너지 해석을 위한 룸 및 공간 정보를 참고하십시오. (건물 요소와만 함께 사용) |
건물 요소 사용 |
자동 열 구역을 대신하여 사용자 열 구역을 수행하여 더욱 정확하게 설계 의도를 반영할 수 있습니다. 예를 들어, 여러 층으로 이루어진 아트리움을 모델링하려면 고유의 열 구역을 지정해야 합니다.
고급 열 구역
고급 열 구역은 정교한 알고리즘을 사용하여 에너지 시뮬레이션 정확성을 향상시킵니다. 에너지 모델에 요소를 추가하지 않습니다. 대신, 해석 공간 및 해석 표면을 사용하여 열 구역을 나타냅니다.
개념 매스, 건물 요소 또는 두 가지 모두로 구성된 모델에 대해 이 유형의 자동 열 구역을 사용할 수 있습니다. 고급 열 구역은 에너지 시뮬레이션에 권장되는 방법입니다.
고급 열 구역에 대해 에너지 설정 대화상자에서 다음 매개변수를 정의합니다.
- 해석 모드: 개념 매스 및 건물 요소 사용
- 코어 간격띄우기 코어 구역 정의를 위한 외부 벽에서 안쪽으로 측정할 거리
- 주변 구역 분할: 활성화

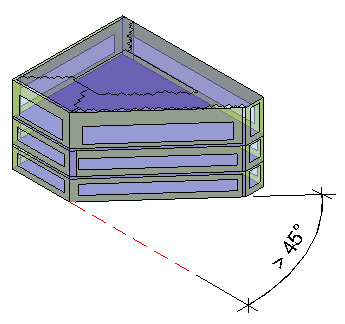

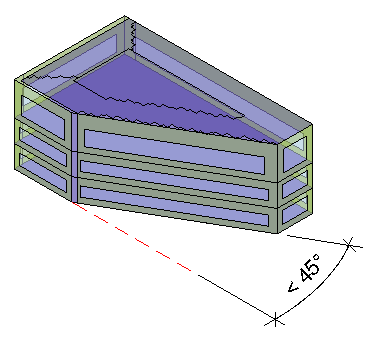

이러한 설정을 사용하여 에너지 모델을 작성할 때 소프트웨어는 건물 둘레에서 회전이 45도를 초과하는 경우 공간을 열 구역으로 분할합니다.
개념 매스에 대한 단순 열 구역
개념 매스의 경우 단순 열 구역은 건물을 주변 구역에 대해 코어 및 4개의 열 구역(북동쪽, 남동쪽, 북서쪽, 남서쪽)으로 자동으로 분할합니다.
단순 열 구역에 대해 개념 매스를 사용하는 모델을 작성하고 에너지 설정 대화상자에서 다음 매개변수를 정의합니다.
- 해석 모드: 개념 매스 사용
- 코어 간격띄우기: 코어 구역 정의를 위한 외부 벽에서 안쪽으로 측정할 거리
- 주변 구역 분할: 활성화
