에너지 설정 대화상자에서 선택한 해석 모드와 상관 없이, Autodesk® Revit®용 에너지 해석을 사용할 때 다음 지침을 따르십시오.
선택한 해석 모드와 관련된 추가 지침은 아래에 나열된 최상의 실습 항목을 참고하십시오.
건물 유형 및 위치에 대한 설정 검토
에너지 해석은 건물 유형과 건물의 위치에 기반한 가정을 사용합니다. 해석을 시작하기 전에 에너지 설정 대화상자의 공통 섹션에서 이러한 설정을 확인하여 해당 설정이 모델에 적합한지 확인하십시오.
- 건물 유형: 건물 유형은 사용량에 따른 일반적 건물 일람표에 대한 가정을 포함합니다. 계획된 모델 사용량을 가장 자세히 반영하는 건물 유형을 선택합니다. 예를 들어 소매점은 사무용 건물에 비해 연중 개방 시간이 길어 에너지를 더 많이 사용한다고 가정합니다.
- 위치: 위치는 날씨 정보에 영향을 줄 뿐 아니라 프로젝트에 공급되는 전기의 탄소 함량에도 영향을 줍니다. 프로젝트 위치를 지정하고 인터넷 매핑 서비스 옵션을 사용하여 알맞은 기상 관측소를 선택합니다.
모델의 건물 유형 또는 위치를 변경할 경우 에너지 시뮬레이션을 실행할 때 에너지 시뮬레이션 실행 대화상자에서 Green Building Studio 프로젝트에 대해 새로 작성을 선택합니다. 이 설정을 사용하면 업데이트된 건물 유형 및 위치가 해석에서 사용됩니다. 에너지 해석을 위한 GBS 프로젝트 지정을 참고하십시오.
매스 또는 벽을 작성하여 음영 객체 정의
주변 건물이나 구조로 인해 건물에 음영이 표시되면 에너지 해석이 건물에 대한 효과를 통합하도록 해당 건물을 모델링할 수 있습니다. 에너지 해석을 위해 모델에 직접 음영을 표시하지 않는 건물은 숨기거나 삭제할 수 있습니다.
가까운 구조를 나타내는 음영 객체를 작성하려면 기타 건물의 크기 및 위치와 근사한 간단한 매스 양식을 작성합니다. 이 매스에는 매스 바닥을 적용하지 마십시오. 매스에 매스 바닥이 없으면 Revit에서는 에너지 해석을 위해 이 매스를 음영 객체로 간주합니다.

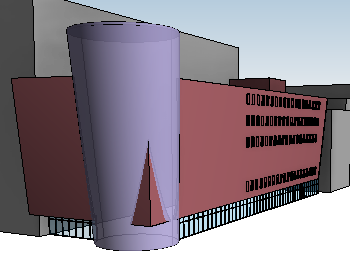

예를 들어, 다음 모델에서 회색 블록은 건물 요소에서 음영 객체로 해석될 매스입니다. 그러나 자주색 원통 매스에 매스 바닥을 작성할 때 그리고 시뮬레이션이 개념 매스를 포함할 때 해석에 원통을 사용하는 것을 고려합니다.
또한 독립형 벽과 함께 인접 구조를 나타낼 수 있습니다. 에너지 해석에서 벽을 추가 공간으로 간주하지 않도록 하려면 해당 벽에 대한 룸 경계 매개변수를 취소합니다. 그런 다음 해석 모드를 건물 요소 사용 또는 개념 매스 및 건물 요소 사용으로 설정합니다.
열 구역 사용
열 구역을 통해 에너지 시뮬레이션 정확성을 향상시킬 수 있습니다. 자동 열 구역은 고급 알고리즘을 사용하여 추가 모델링 없이 형상을 열 구역으로 분할합니다. 사용자 열 구역에 특정 설계 매개변수을 반영하여 작성할 수도 있습니다.
자동 열 구역 정보 및 사용자 열 구역 정보를 참고하십시오.
|
|
|
자동 열 구역 |
사용자 열 구역 |
개념 시공 검토
해석을 실행하기 전에 에너지 설정 대화상자의 에너지 모델 섹션에 지정된 개념 시공을 검토하십시오. 모델에 적합하게 조정합니다.
기본 개념 시공은 반드시 프로젝트 위치에 대한 기후 조건과 일치하지는 않습니다. 예를 들어 프로젝트 위치가 모스코바처럼 냉대 기후일 경우에도 매스 외부 벽의 기본값이 “경량 시공 – 온대 기후”입니다.
해석을 위해 제출하기 전에 에너지 모델을 검토하십시오.
모델이 에너지 해석 준비가 되었다고 생각되면 에너지 모델 작성을 클릭합니다.
이 도구는 에너지 해석 모델을 생성하므로 해석이 시작되기 전에 이 모델을 살펴볼 수 있습니다.
에너지 모델의 3D 뷰를 초점이동, 줌 및 회전하여 면밀히 살펴봅니다. 예기치 않게 닫히지 않은 형상 및 영역을 찾습니다. 해석을 위해 모델을 제출하기 전에 이러한 문제를 해결하십시오.
명확한 해석 이름 사용
시뮬레이션(해석)을 시작할 때, 서로 다른 양식과 건물 매개변수를 사용하는 시뮬레이션을 구별할 수 있도록 간단하고 명확한 이름을 지정하십시오.
