에너지 해석을 위한 모델을 준비할 때 매스를 사용하여 사용자 열 구역을 작성할 수 있습니다.
자동 열 구역이 모델의 에너지 해석 요구 사항을 충족하지 않는 경우 사용자 열 구역을 사용하여 설계 의도를 보다 정확하게 반영할 수 있습니다. 예를 들어, 여러 층으로 이루어진 대형 아트리움을 모델링하려면 고유의 열 구역을 지정해야 합니다.
사용자 열 구역은 다음 경우에 유용합니다.
- 건물 구역화 방법을 알고 있는 경우
- 건물의 전체 양식보다는 구역 배치 사용자화에 관심이 있는 경우
- 에너지 모델을 빌드하여 gbXML로 내보내고 구역을 사용자화하려는 경우
사용자 구역을 사용하려면 개념 매스를 사용하는 모델을 작성하고(모델은 건물 요소를 포함/미포함할 수 있음) 에너지 설정 대화상자에서 다음 매개변수를 정의합니다.
- 해석 모드: 개념 매스 사용 또는 개념 매스 및 건물 요소 사용
- 코어 간격띄우기: 0(영)
- 주변 구역 분할: 사용 안 함
매스 안에 별도의 양식을 모델링하고 다른 매스 양식에서 매스 양식 한 개를 절단하여 구역을 작성합니다. 양식이 매스 바닥과 교차할 때마다 시뮬레이션이 별도의 매스 구역을 해석합니다.

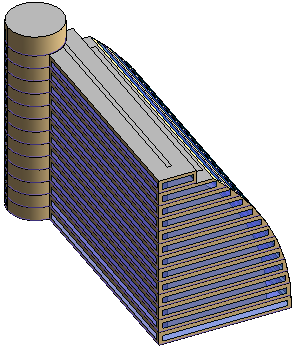

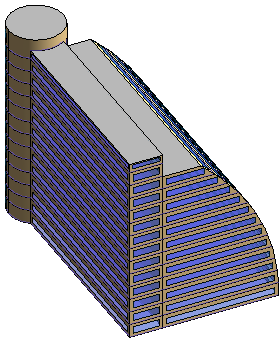

| 자동 구역이 있는 주요 건물에 매스 한 개를 사용하면 결과는 다음과 같습니다. | 주요 건물에서 매스 양식을 정의하면 구역 결과가 달라집니다. |
 |
 |
아트리움을 작성하려면 큰 매스 모델에서 다른 매스 바닥 구성을 가진 작은 아트리움 매스 양식을 작성합니다. 큰 매스 모델 안에 아트리움 매스를 배치합니다.
