계단진행을 정의하거나 챌판 선 및 경계선을 스케치하여 평면뷰에서 계단을 작성합니다.
새 계단을 작성할 때 사용할 난간 유형을 지정할 수도 있습니다. 새 스케치 기준 계단에 대한 난간 지정을 참고하십시오.
주: 또 다른 계단 설계 방법은 구성요소 기준 계단을 참고하십시오.

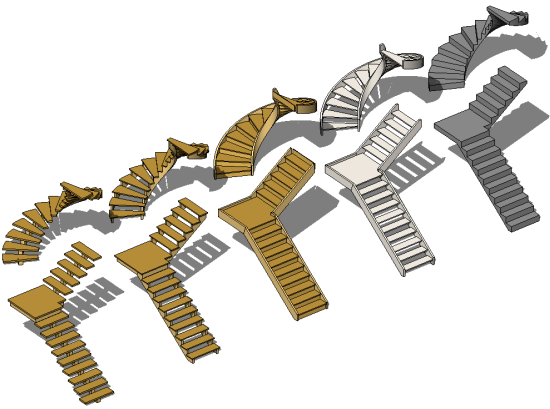

스케치 기준 계단 도구를 사용하여 직선 계단진행, 플랫폼이 있는 L자형 계단진행, U자형 계단 및 나선형 계단을 정의할 수 있습니다. 또한 스케치를 수정하여 계단의 외부 경계를 수정할 수 있습니다. 챌판과 계단진행이 따라서 업데이트됩니다. Revit에서는 계단에 대한 난간을 자동으로 생성합니다. 다층 건물에서 하나의 계단 세트를 설계한 다음 계단 특성에서 정의한 최상단 레벨까지 동일한 세트를 확장할 수 있습니다.
계단진행의 디딤판 수는 바닥과 계단 특성에 정의된 최대 챌판 높이 사이의 거리를 기반으로 합니다. 계단진행의 외곽설정을 나타내는 직사각형이 도면 영역에 표시됩니다.
실제 챌판(챌판), 실제 챌판 수, 계단진행 및 너비를 포함하는 매개변수를 사용하여 계단의 일람표를 작성할 수 있습니다. 일람표 또는 수량 작성을 참고하십시오. 계단 태그 패밀리를 사용하여 계단에 태그를 지정할 수도 있습니다. 계단 태그는 Revit 패밀리 라이브러리의 Annotations 폴더에 있습니다. 자세한 정보는 태그을(를) 참고하십시오.
