Decyzja
Należy określić dwie opcje geometrii, których zastosowanie zależy od określonego warunku. W opcjach decyzji można użyć warunków, takich jak prawda/fałsz, tak/nie i wykop/nasyp.
Decyzja umożliwia określenie warunku, a następnie zdefiniowania gałęzi Prawda i gałęzi Fałsz na schemacie blokowym:
- Jeśli określony warunek jest spełniony, geometria jest rysowana w gałęzi Prawda.
- Jeśli określony warunek nie jest spełniony, geometria jest rysowana w gałęzi Fałsz.
Właściwości
Określ następujące parametry w panelu Właściwości.
| Różne | |
| Warunek | Definiuje warunek. Kliknij przycisk [...], aby otworzyć okno dialogowe Edytor wyrażeń, które umożliwia wprowadzanie lub obliczanie wartości. |
| Etykieta Fałsz | Określa etykietę wyświetlaną na schemacie blokowym w gałęzi geometrii Fałsz. |
| Etykieta Prawda | Określa etykietę wyświetlaną na schemacie blokowym w gałęzi geometrii Prawda. |
Przykład: Tak/Nie
Aby zobaczyć jak użyć ten element geometrii, aby odzwierciedlić ustawienie parametru wejściowego, otwórz plik przykładowy PKT:
Decyzja Tak/Nie — przykład.pkt

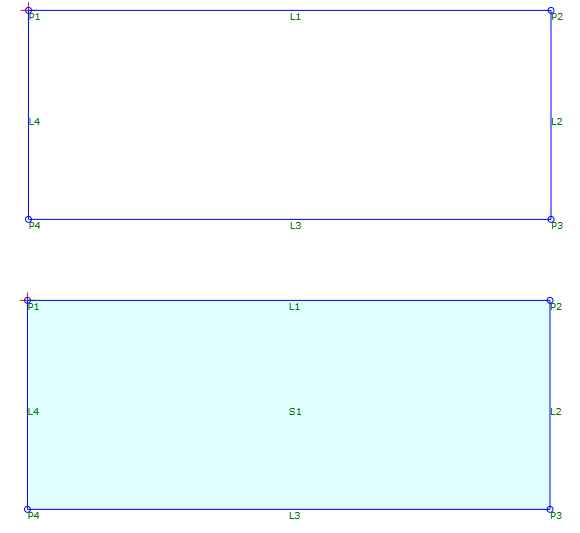

W tym przykładzie kształt jest rysowany, gdy parametr wejściowy DrawShape jest ustawiony na Tak.
Przykład: Warunek wykopu lub nasypu
Aby zobaczyć przykład użycia tego elementu geometrii z warunkiem wykopu lub nasypu, otwórz przykładowy plik PKT:
Decyzja wykopu lub nasypu — przykład.pkt

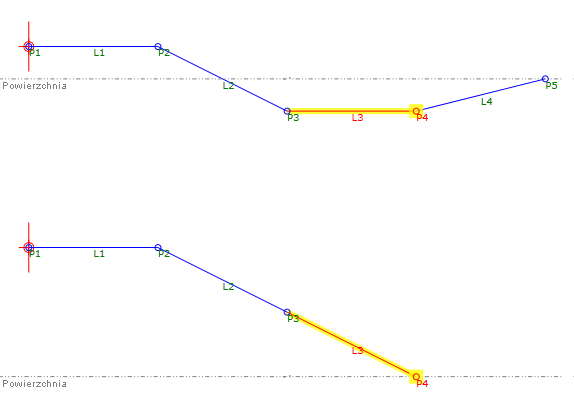

W przykładzie zastosowano Punkt pomocniczy, aby odczytać rzędną powierzchni docelowej. Wartość Y punktu P3 względem wartości Y punktu pomocniczego AP1 powierzchni określa geometria:
- Jeśli odległość między punktem P3 i powierzchnią jest mniejsza od 0 (warunek wykopu), rów jest tworzony przed nachyleniem do powierzchni.
- Jeśli odległość między punktem P3 i powierzchnią jest większa niż 0 (warunek nasypu), rysowane jest łącze nachylone do powierzchni o takim samym nachyleniu jak łącze L2.
Przykład: Zakres wartości
Aby wyświetlić sposób użycia serii decyzji, aby dopasować zakres wartości, otwórz Przykładowy plik PKT:
Decyzja i zakres - przykład.pkt

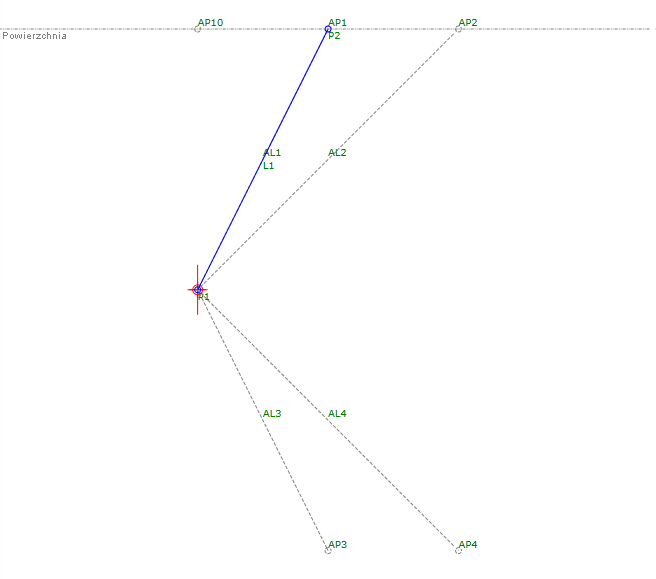

W przykładzie zastosowano Punkt pomocniczy, aby uzyskać odległość między punktem P1 i powierzchnią docelową. Punkt P1 będzie należeć do warunku wykopu lub nasypu zależnie od odległości. Następnie decyzje są używane w gałęziach wykopu i nasypu, aby określić wysokość nasypu lub głębokość wykopu. Na koniec, rysowany jest punkt P2 i łącze L1 z nachyleniem, które zostało określone dla warunku.
