Łuk
Wstaw łuk między dwoma punktami.
Właściwości
Określ następujące parametry w panelu Właściwości.
| Łącze | |
| Numer łącza | Określa numer łącza. Umożliwia zmianę automatycznie wygenerowanego numeru łącza. |
| Kody połączeń | Określa kody przypisane do łącza. |
| Typ geometrii | |
| Typ tworzenia | Określa typ łuku do narysowania:
|
| Wygładzanie łuków | Określa liczbę segmentów liniowych użytych do przedstawienia łuku. Uwaga: Wartość ta musi być w zakresie od 2 do 100.
Kliknij przycisk [...], aby otworzyć okno dialogowe Edytor wyrażeń, które umożliwia wprowadzanie lub obliczanie wartości. |
| Właściwości geometrii | |
| Punkt początkowy | Określa punkt początkowy łuku. |
| Punkt środkowy (Łuk: Ogólne) | Określa punkt środkowy łuku ogólnego. |
| Punkt łuku (Łuk: 3 punkty) | Określa punkt przez który przechodzi łuk zdefiniowany przez trzy punkty. |
| Punkt końcowy | Określa punkt końcowy łuku. |
| Strzałka (Parabola: Ogólne) | Określa odległość między najniższym punktem paraboli i jej wierzchołkiem. Kliknij przycisk [...], aby otworzyć okno dialogowe Edytor wyrażeń, które umożliwia wprowadzanie lub obliczanie wartości. |
| Różne | |
| Komentarz | Wyświetla uwagi na temat łuku. Komentarze mogą być wyświetlane w panelu Podgląd. |
Przykłady
Aby zobaczyć przykłady użycia tego elementu geometrii, otwórz plik przykładowy PKT:
Łuk — przykład.pkt

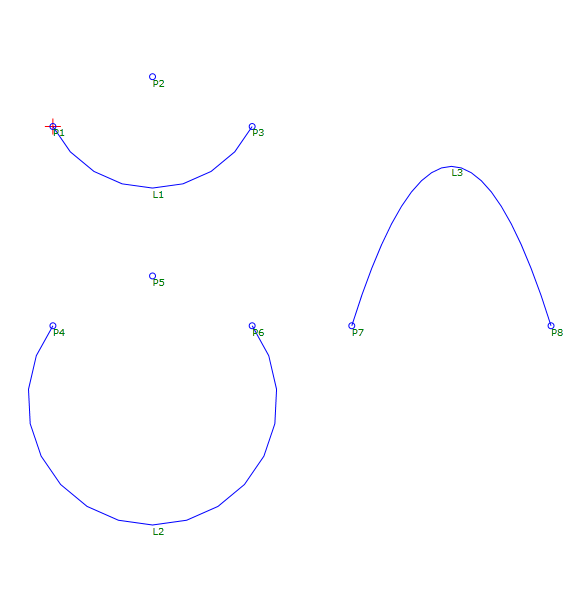

Przykładowy plik PKT zawiera trzy krzywe. W oknie Flowchart każdy łuk jest zbudowany w osobnej
sekwencji. Każdy typ łuku jest zdefiniowany przez punkt początkowy, punkt końcowy i parametr. Aby przejrzeć parametry łuku, wybierz opcję łuk na schemacie blokowym, a następnie zobacz sekcję Właściwości geometrii w panelu Właściwości.
