Punkt przecięcia
Znajdź jawny lub niejawny punkt przecięcia dwóch elementów geometrii.
Właściwości
Określ następujące parametry w panelu Właściwości.
| Punkt | |
| Numer punktu | Określa numer punktu. Umożliwia zmianę automatycznie wygenerowanego numeru punktu. |
| Kody punktu | Określa kody przypisane do punktu. |
| Typ geometrii punktu | |
| Typ | Określa parametry definiujące punkt przecięcia:
|
| Właściwości geometrii (dwa łącza) | |
| Łącze 1 | Określa pierwsze łącze do przecięcia. |
| Łącze 2 | Określa drugie łącze do przecięcia. |
| Wydłuż łącze 1 | Jeśli nie ma bezpośredniego punktu przecięcia, umożliwia przedłużenie łącza 1 do uzyskania pozornego punktu przecięcia z łączem 2. |
| Wydłuż łącze 2 | Jeśli nie ma bezpośredniego punktu przecięcia, umożliwia przedłużenie łącza 2 do uzyskania pozornego punktu przecięcia z łączem 1. |
| Właściwości geometrii (łącze i nachylenie punktu) | |
| Łamana | Określa łącze do przecięcia. |
| Punkt | Określa punkt do punktu przecięcia w oparciu o wartość nachylenia. |
| Wydłuż łącze | Jeśli nie ma bezpośredniego punktu przecięcia, umożliwia przedłużenie łącza do uzyskania pozornego punktu przecięcia z nachyleniem z punktu. |
| Spadek | Określa wartość nachylenia (%) względem punktu. Kliknij przycisk [...], aby otworzyć okno dialogowe Edytor wyrażeń, które umożliwia wprowadzanie lub obliczanie wartości. |
| Wydłuż nachylenie | Jeśli nie ma bezpośredniego punktu przecięcia, umożliwia przedłużenie nachylenia do uzyskania pozornego punktu przecięcia z łączem. |
| Odwróć nachylenie | Odwraca wartość nachylenia. |
| Właściwości geometrii (dwa nachylenia punktu) | |
| Punkt 1 | Wskaż pierwszy punkt. |
| Nachylenie 1 | Określa wartość nachylenia (%) względem punktu 1. Kliknij przycisk [...], aby otworzyć okno dialogowe Edytor wyrażeń, które umożliwia wprowadzanie lub obliczanie wartości. |
| Punkt 2 | Określa drugi punkt. |
| Nachylenie 2 | Określa wartość nachylenia (%) względem punktu 2. Kliknij przycisk [...], aby otworzyć okno dialogowe Edytor wyrażeń, które umożliwia wprowadzanie lub obliczanie wartości. |
| Wydłuż łącze 1 | Jeśli nie ma bezpośredniego punktu przecięcia, umożliwia przedłużenie łącza 1 do uzyskania pozornego punktu przecięcia z łączem 2. |
| Wydłuż łącze 2 | Jeśli nie ma bezpośredniego punktu przecięcia, umożliwia przedłużenie łącza 2 do uzyskania pozornego punktu przecięcia z łączem 1. |
| Odwróć nachylenie 1 | Odwraca wartość nachylenia 1. |
| Odwróć nachylenie 2 | Odwraca wartość nachylenia 2. |
| Różne | |
| Komentarz | Wyświetla uwagi na temat punktu. Komentarze mogą być wyświetlane w panelu Podgląd. |
| Pokaż błędy | Wyświetla lub ukrywa błędy punktu przecięcia w oknie Przeglądarka zdarzeń. |
Przykłady
Aby zobaczyć przykłady użycia tego elementu geometrii, otwórz plik przykładowy PKT:
Punkt przecięcia — przykład.pkt

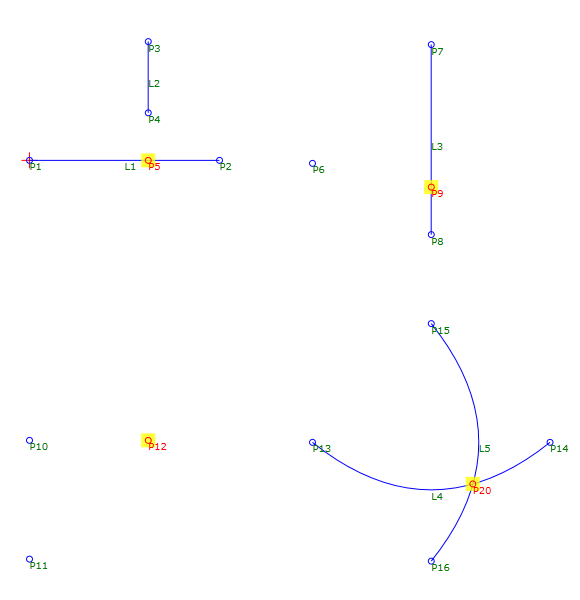

Przykładowy plik PKT zawiera cztery przykładowe punkty przecięcia. Każdy typ geometrii punkt jest zdefiniowany za pomocą parametrów takich jak łącza i nachylenia. W oknie Flowchart każdy przykład jest zbudowany w osobnej sekwencji. Aby przejrzeć parametry, wybierz punkt przecięcia na schemacie blokowym, a następnie zobacz sekcję Właściwości geometrii w panelu Właściwości.
Podano dwa przykłady geometrii punktu typu dwa łącza.
- W pierwszym przykładzie dwa łącza nie przecinają się w punkcie jawnym. Wybrano właściwość Wydłuż łącze 2, która umożliwia przedłużenie łącza pionowego, aby zlokalizować jego pozorny punkt przecięcia z łączem 1.
- W drugim przykładzie zastosowano dwa łuki, które przecinają się w punkcie. Uwaga: Jeśli łuk jest używany jako łącze przecinające się, punkt przecięcia znajduje się w miejscu, w którym jeden z segmentów łuku poddanych mozaikowaniu przecina się z innym obiektem. Zmiana mozaikowania łuku powoduje zmianę położenia punktu przecięcia.
