Pobierz punkt znacznika
Dodaj punkt znacznika na podzespole lub w jego pobliżu.
Właściwości
Określ następujące parametry w panelu Właściwości.
| Ogólne | |
| Nazwa znacznika | Określa nazwę punktu znacznika. |
| Punkt | |
| Kody punktu | Określa kody przypisane do punktu. |
| Numer punktu | Określa numer punktu. Umożliwia zmianę automatycznie wygenerowanej wartości. |
| Podgląd | |
| Od punktu | Określa punkt, do którego odnosi się położenie punktu znacznika. |
| Przyrost X | Określa poziome odsunięcie zależnie od wartości Od punktu. Kliknij przycisk [...], aby otworzyć okno dialogowe Edytor wyrażeń, które umożliwia wprowadzanie lub obliczanie wartości. |
| Przyrost Y | Określa pionowe odsunięcie zależnie od wartości Od punktu. Kliknij przycisk [...], aby otworzyć okno dialogowe Edytor wyrażeń, które umożliwia wprowadzanie lub obliczanie wartości. |
| Różne | |
| Komentarz | Wyświetla uwagi na temat punktu. Komentarze mogą być wyświetlane w panelu Podgląd. |
Przykład
Aby zobaczyć przykład użycia tego elementu geometrii, otwórz plik przykładowy PKT:
Pobierz punkt znacznika — przykład.pkt

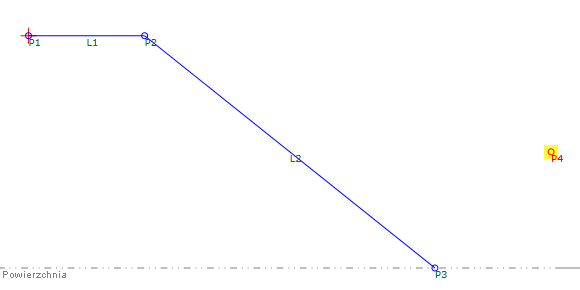

W przykładowym pliku P4 jest punktem znacznika. Wartości przyrostu X i przyrostu Y wynoszą 0,5 z punktu P3, który jest nachylony od punktu P2 do powierzchni docelowej. Jeśli rzędna powierzchni ulega zmianie, punkt P4 zachowuje swoje położenie względem punktu P3.
