Ustawianie wartości zmiennej
Przypisz wartość do wcześniej zdefiniowanej zmiennej.
Właściwości
Określ następujące parametry w panelu Właściwości.
| Ogólne | |
| Nazwa | Określa zmienną zdefiniowaną w schemacie blokowym. |
| Wartość zmiennej | Określa wartość używaną przez zmienną. Kliknij przycisk [...], aby otworzyć okno dialogowe Edytor wyrażeń, które umożliwia wprowadzanie lub obliczanie wartości. |
| Różne | |
| Komentarz | Wyświetla uwagi na temat zmiennej. Komentarze mogą być wyświetlane w panelu Podgląd. |
Przykład
Aby zobaczyć przykład użycia tego elementu geometrii, otwórz plik przykładowy PKT:
Ustawianie wartości zmiennej — przykład.pkt

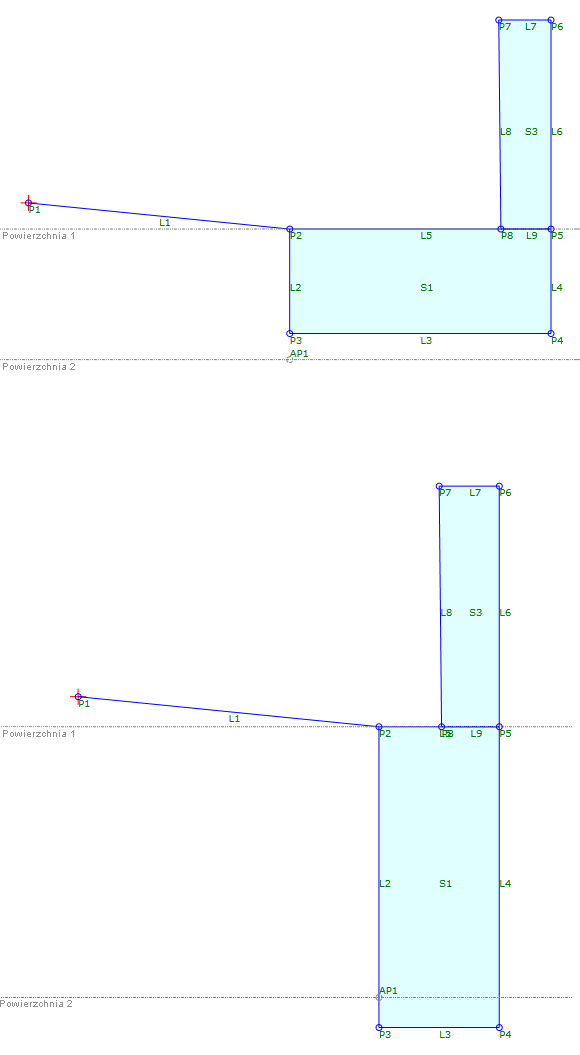

W tym przykładzie zmienne używane są do zdefiniowania wysokości i szerokości stopki ściany oporowej. Wysokość i szerokość stopki różni się w zależności od odległości między dwoma powierzchniami docelowymi.
- Zdefiniowane zmienne określające
Wysokość i Szerokość. - Dla parametru Decyzja
używane jest wyrażenie określające odległość od P2 do powierzchni 2. - W zależności od tego, czy odległość jest większa lub mniejsza niż 3, wartości zmiennych określające Wysokość i Szerokość można ustawić na dwa sposoby.
- Dla punktów w sekwencji Stopka
stosowane są odpowiednie wartości określające Wysokość i Szerokość, aby utworzyć geometrię stopki.
Uwaga: Aby zbadać warunek w pliku przykładowym, zmień wartość podglądu parametru Powierzchnia2.
