Łącze powierzchni
Dodaj łącze na powierzchni docelowej między określonymi odsunięciami.
Właściwości
Określ następujące parametry w panelu Właściwości.
| Łącze | |
| Numer łącza | Określa numer łącza. Umożliwia zmianę automatycznie wygenerowanego numeru łącza. |
| Kody połączeń | Określa kody przypisane do łącza. |
| Właściwości geometrii | |
| Powierzchnia docelowa | Określa powierzchnię docelową. |
| Początek X | Określa wartość odsunięcia dla punktu początkowego łącza. Kliknij przycisk [...], aby otworzyć okno dialogowe Edytor wyrażeń, które umożliwia wprowadzanie lub obliczanie wartości. |
| Koniec X | Określa wartość odsunięcia dla punktu końcowego łącza. Kliknij przycisk [...], aby otworzyć okno dialogowe Edytor wyrażeń, które umożliwia wprowadzanie lub obliczanie wartości. |
| Start Offset Target | Określa odsunięcie obiektu docelowego dla punktu początkowego łącza. Jeśli odsunięcie obiektu docelowego zostało określone, to wartość ta zastępuje wartość odsunięcia początkowego. |
| End Offset Target | Określa odsunięcie obiektu docelowego dla punktu końcowego łącza. Jeśli odsunięcie obiektu docelowego zostało określone, to wartość ta zastępuje wartość odsunięcia końcowego. |
| Głębokość | Określa wartość, według której ma być wstawione łącze pod lub nad powierzchnią docelową.
Kliknij przycisk [...], aby otworzyć okno dialogowe Edytor wyrażeń, które umożliwia wprowadzanie lub obliczanie wartości. |
| Punkty | |
| Nazwa punktu początkowego | Określa nazwę punktu początkowego. Umożliwia zmianę automatycznie wygenerowanej wartości. |
| Kody punktu początkowego | Określa kody przypisane do punktu początkowego. |
| Nazwa punktu końcowego | Określa nazwę punktu końcowego. Umożliwia zmianę automatycznie wygenerowanej wartości. |
| Kody punktu końcowego | Określa kody przypisane do punktu końcowego. |
| Różne | |
| Komentarz | Wyświetla uwagi na temat łącza. Komentarze mogą być wyświetlane w panelu Podgląd. |
| Głębokość w trybie układu | Określa wartość Y (względem punktu początkowego), według której ma być umieszczone łącze w panelu Podgląd w trybie układu. Kliknij przycisk [...], aby otworzyć okno dialogowe Edytor wyrażeń, które umożliwia wprowadzanie lub obliczanie wartości. |
Przykłady
Aby zobaczyć przykłady użycia tego elementu geometrii, otwórz plik przykładowy PKT:
Łącze powierzchni — przykład.pkt
Przykładowy plik PKT zawiera dwa przykładowe łącza powierzchni. Każde łącze powierzchni jest zdefiniowany przez powierzchnię docelową i odsunięcia. W oknie Flowchart każdy przykład jest zbudowany w osobnej sekwencji. Aby przejrzeć parametry, wybierz łącze powierzchni na schemacie blokowym, a następnie zobacz sekcję Właściwości geometrii w panelu Właściwości.

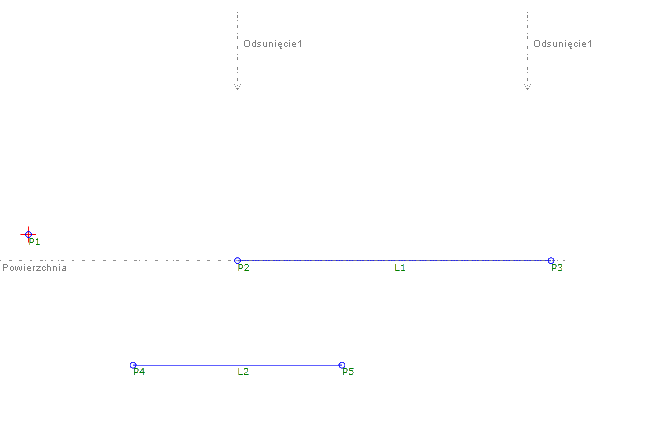

W pliku PKT przedstawiono dwa przykłady.
- W przypadku odsunięcia obiektów docelowych łącze L1 jest kreślone między dwoma odsunięciami obiektów docelowych. Należy zauważyć, że gdy określona jest wartość Odsunięcie końcowe, wartość ta jest zastępowana przez określone Docelowe odsunięcie końcowe.
- W przypadku łącza Wartości odsunięcia statycznego, łącze L2 jest rysowane od wartości Początek X do wartości Koniec X. Łącze jest rysowane na głębokości 1 względem powierzchni docelowej.
