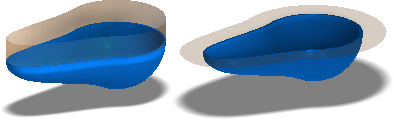

Pochylenie ściany
Udoskonalenia w przypadku polecenia Pochylenie ściany umożliwiają określanie, która część grubości modelu jest zachowywana.
Powierzchnia prostokreślna

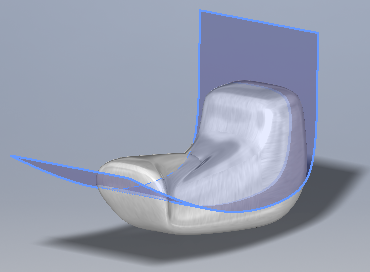

Dodano polecenie Powierzchnia prostokreślna, umożliwiające tworzenie powierzchni prostopadłych, powierzchni stycznych lub powierzchni przeciągnięcia. Powierzchnie prostokreślne służą do tworzenia kieszeni, dzielenia złożonych brył po utworzeniu skorupy lub tworzenia powierzchni podziału w przypadku projektu formy.
Krzywa sylwetki

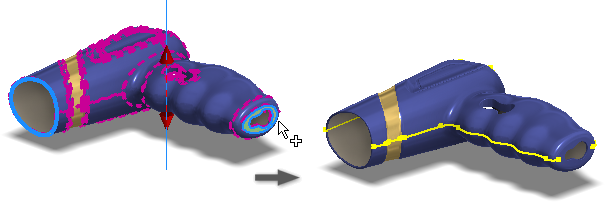

Do polecenia Krzywa sylwetki dodano nowe opcje wykluczania, zapewniające większe możliwości sterowania tworzeniem krzywej.
Linia podziału

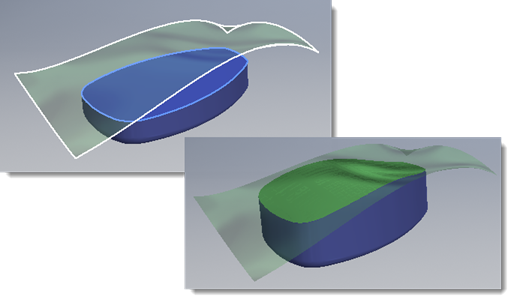

Powierzchnie mogą być używane do wygenerowania podziału za pomocą linii podziału.
Zastąp powierzchnię

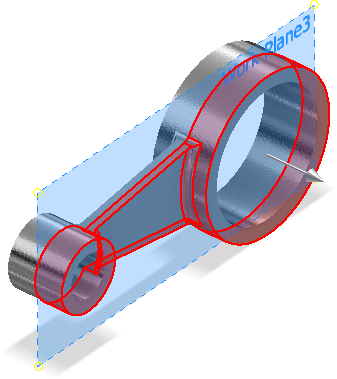

Polecenie Zamień powierzchnię obsługuje zarówno powierzchnie, jak i powierzchnie bryły jako powierzchnie zamienne.

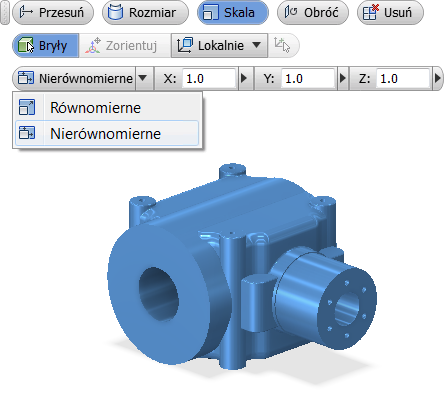

Edycja bezpośrednia
Projekt ogólny
- W przypadku poleceń Odbij i Szyk prostokątny obsługiwany jest teraz wybór wielu korpusów bryłowych. Te nowe opcje umożliwiają tworzenie nowych brył lub ich łączenie.
- Polecenie Zmierz umożliwia teraz zmierzenie kąta do punktu środkowego dowolnego segmentu. Opcja ta jest dostępna przy zatrzymaniu wskaźnika myszy na punkcie środkowym segmentu, aż zostanie wyświetlona żółta kropka.

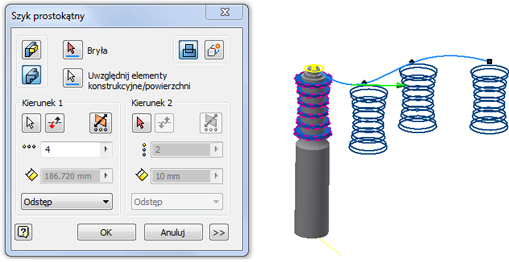

- Teraz można użyć polecenia Szyk prostokątny, aby utworzyć nieliniowe wzory korpusów bryłowych.
Udoskonalenia zamknięcia obwiedni
W przypadku polecenia Zamknij obwiednię nie jest już wymagane, aby krawędzie wejściowe tworzyły zamknięte pętle w celu wyświetlenia podglądu i utworzenia zaślepienia otworu.
Po uruchomieniu polecenia Zamknij obwiednię jest teraz podejmowana próba utworzenia zaślepienia otworu za każdym razem, gdy to możliwe. Jeśli krawędzie wejściowe nie tworzą zamkniętej pętli, tworzone jest wystarczająco duże zaślepienie otworu, aby obejmowało wszystkie krawędzie wejściowe. Obwiednia otwartej pętli zaślepienia otworu nie musi już odpowiadać krawędziom wejściowym.
Interfejs użytkownika nie uległ zmianie. Nadal można określać wiązania ciągłości (G1/G2) i wartości skali stycznej w przypadku każdej krawędzi wejściowej. Przyciski OK i Zastosuj są dostępne, gdy można utworzyć zaślepienie otworu na podstawie krawędzi wejściowych. Nie trzeba określać, czy ma zostać utworzona otwarta czy zamknięta pętla zaślepienia otworu. W przypadku polecenia Zamknij obwiednię jest to określane automatycznie.

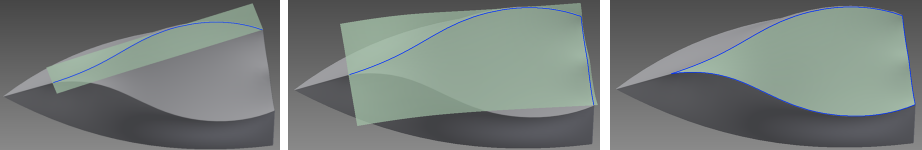

Jeśli podgląd elementu jest włączony, zostaje on zaktualizowany za każdym razem po zaznaczeniu lub usunięciu zaznaczenia krawędzi, jak pokazano na poniższych ilustracjach od lewej do prawej: 1) wybrana jest jedna krawędź, 2) dodana została druga krawędź, 3) została dodana trzecia krawędź i utworzona zamknięta pętla.
