Ulepszenia części konstrukcji blachowych

Konstrukcje blachowe wielobryłowe

Środowisko części wielobryłowych zostało rozszerzone, aby uwzględnić części konstrukcji blachowych. Można teraz użyć metody od góry do dołu, aby utworzyć wielobryłowe części konstrukcji blachowej. Użyj polecenia Utwórz część lub Utwórz komponenty, a następnie otwórz komponenty pochodne, aby utworzyć szyki płaskie dla każdej części w pliku części wielobryłowej.

Opcja Nowa bryła jest dostępna w następujących poleceniach:

Powierzchnia
Kształt kołnierza
Profilowanie rolkowe
Kołnierz wyciągnięty
Podział

Wielobryłowe procesy robocze są obsługiwane w przypadku następujących elementów:

Kołnierz, Zawinięcie obrzeża narożnika, Zagięcie
Wycięcie, Zawinięcie, Rozdarcie, Otwór przebijany

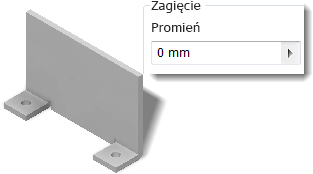

Zerowy promień gięcia

Obsługę zerowego promienia gięcia dodano do następujących poleceń:

Powierzchnia
Zagięcie
Kołnierz
Profilowanie rolkowe
Kołnierz wyciągnięty
Zawinięcie obrzeża
Zawinięcie

Narzędzie do otworów przebijanych

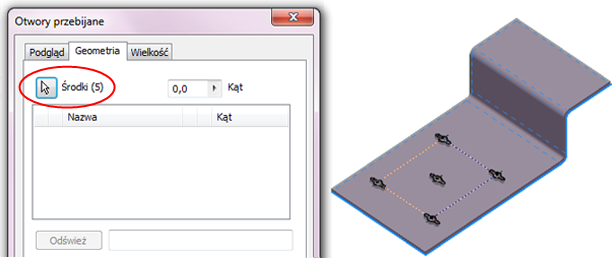

Na karcie Geometria w oknie dialogowym Otwory przebijane dodano liczbę wystąpień otworów przebijanych.

Wykrywanie grubości

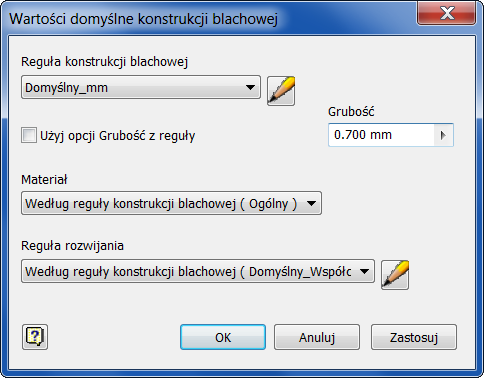

Podczas przekształcania części na konstrukcję blachową zostanie teraz wyświetlony monit o wybór powierzchni bazowej. Dzięki temu w programie Inventor zostanie automatycznie wykonany pomiar grubości materiału. Po wybraniu powierzchni wyświetlane jest okno dialogowe Wartości domyślne konstrukcji blachowej. Zmierzona grubość jest wyświetlana w polu wartości Grubość. Kliknij przycisk OK, aby zaakceptować zmierzoną wartość grubości.

Odrzucanie ostrzeżenia

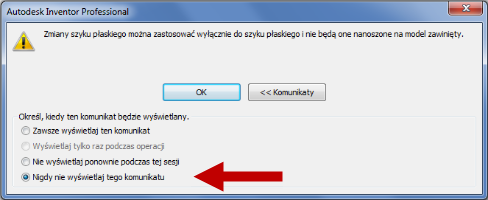

Można trwale wyłączyć komunikat ostrzegawczy wyświetlany podczas wprowadzania zmian w rozwinięciu blachy.

Eksportowanie plików DWG i DXF

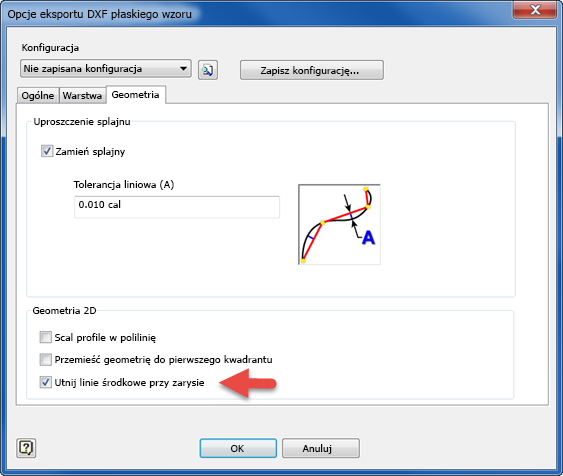

W przypadku niektórych produktów innych firm nie można było korzystać z rozwinięcia blachy do pliku wyeksportowanego DWG lub DXF, jeśli linia środkowa zagięcia krzyżowała się z otworem w zagięciu. Dodano nową opcję do karty Geometria w oknie dialogowym Opcje eksportu DXF szyku płaskiego lub Opcje eksportu DWG płaskiego wzoru. W celu ucięcia linii środkowych zagięcia na krawędzi cięcia należy zaznaczyć nową opcję Utnij linie środkowe przy zarysie na karcie Geometria.
