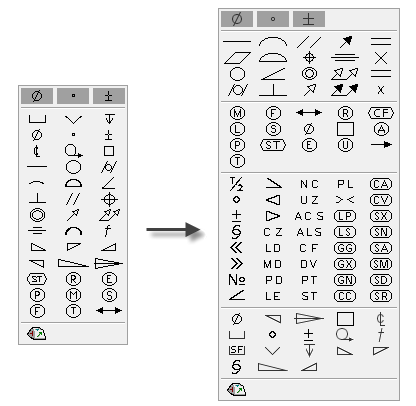

Do listy dostępnej za pomocą przycisku Symbole zostały dodane nowe symbole graficzne. Można je wstawiać w różnych typach opisów rysunku.
Lista Symbole jest podzielona na sześć segmentów: Wspólne symbole, Charakterystyka geometryczna, Modyfikator usuwania materiału, Dodatkowe symbole, Ogólne symbole i Mapa znaków.
Uaktualniono styl symbolu chropowatości powierzchni, aby zapewnić formaty symboli odpowiadające wielu standardom rysunkowym. Podczas definiowania stylu chropowatości powierzchni należy w oknie Edytor stylów i standardów wybrać odpowiedni standard z listy Odniesienie standardowe.

Pole Wymagania w panelu Styl chropowatości powierzchni zawiera podgląd symbolu chropowatości powierzchni, który odpowiada wybranemu standardowi. Przykłady układów symboli (DIN ISO 1302 - 1992, DIN EN ISO 1302 - 2002 i JIS B 0031 - 2003) przedstawiono na poniższych ilustracjach:

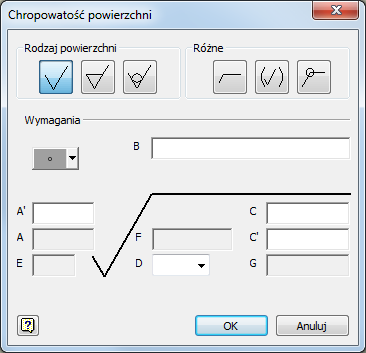

W oknie dialogowym Chropowatość powierzchni dostępne są następujące ulepszenia:
Układ symboli
Dostępne są różne układy pól Wymagania. Układ w oknie dialogowym Chropowatość powierzchni odpowiada bieżącemu standardowi rysunkowemu.
Ulepszone etykiety narzędzi
W etykiecie narzędzi jest widoczny szczegółowy opis w przypadku każdego pola Wymagania.
Wstaw symbol
Za pomocą przycisku Wstaw symbol można dodawać symbole graficzne do dowolnych pól Wymagania.

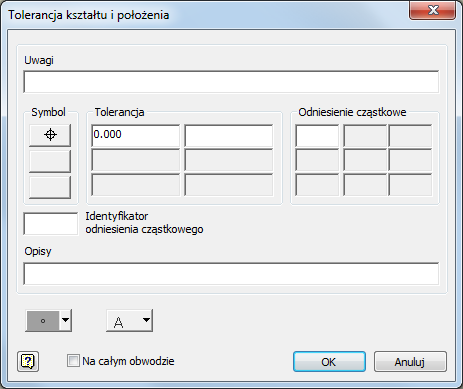

W oknie dialogowym Tolerancja kształtu i położenia dostępne są następujące ulepszenia:
Pole uwag na górze
Dostępne jest nowe pole edycji, umożliwiające dodanie uwag w górnej części symboli tolerancji kształtu i położenia.
Wstaw symbol
Za pomocą przycisku Wstaw symbol można dodawać symbole graficzne do pól edycji.
Wstaw literę
Za pomocą przycisku Wstaw literę można dodać literę do pól edycji. Pojedyncze przyciski liter, dostępne w starszym oknie dialogowym, zostały zastąpione przez listę Wstaw literę.

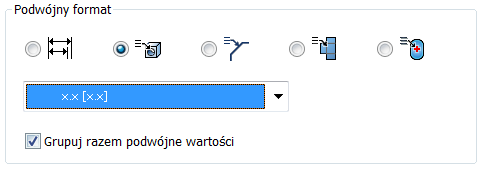

Dostępna jest nowa opcja Grupuj razem podwójne wartości, która pozwala na umieszczanie obok siebie podwójnych wymiarów w opisach otworów. Opcja ta jest dostępna w oknie Edytor stylów i standardów
Styl wymiarowania
karta Jednostki dodatkowe i jest domyślnie zaznaczona.

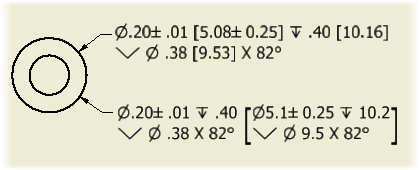

Na poniższej ilustracji pokazano dwa formaty dostępne obecnie w przypadku opisów otworów z podwójnymi wymiarami. Opcja Grupuj razem podwójne wartości jest zaznaczona w przypadku opisu otworu na górze i nie jest zaznaczona w przypadku opisu otworu na dole.

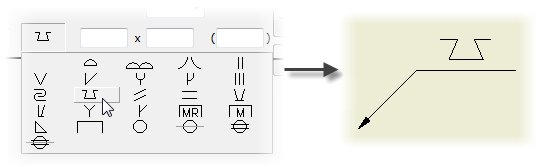

Do listy graficznych symboli spoiny został dodany symbol połączenia tłoczonego.
