Korzystanie z materiałów i wyglądów z programu Inventor 2012 i wcześniejszych

W programie Inventor 2012 opcja Realistyczny wygląd była domyślnie zaznaczona. Ustawienie tej opcji wynika z migracji. W szczególności dowolny styl koloru, który został zmieniony, jest uznawany za inny niż standardowy styl koloru programu Inventor i przenoszony jako wygląd niestandardowy. Niestandardowe wyglądy wypełniają dokument i są wyświetlane w oknie Przeglądarka wyglądów, w sekcji Wyglądy dokumentu.

Weźmy pod uwagę cztery najpopularniejsze sposoby korzystania ze stylów kolorów w poprzednich wersjach:

„Tak jak jest”

Warunek Użytkownik nie modyfikuje stylów kolorów programu Inventor. Styl wizualny Cieniowany jest preferowany względem stylu wizualnego Realistyczny. Dlatego nie jest używany tryb wyświetlania stylu wizualnego Realistyczny. Działanie W programie Inventor 2012 w Edytorze stylów edytuj wszystkie style kolorów, które zostaną zachowane. Upewnij się, że opcja Realistyczny wygląd jest WYŁĄCZONA (niezaznaczona).

Warunek Użytkownik nie modyfikuje stylów kolorów programu Inventor. Styl wizualny Realistyczny jest preferowany względem stylu wizualnego Cieniowany. Dlatego jest używany tryb wyświetlania stylu wizualnego Realistyczny. Działanie Nie jest wymagane żadne działanie. Opcja Realistyczny wygląd jest domyślnie WŁĄCZONA, a style kolorów zostaną przeniesione z wykorzystaniem tych przypisań wyglądu.

Uwaga: W celu przeniesienia wielu zestawów danych Można użyć funkcji Harmonogram zadań.

Biblioteki stylów

Jeżeli zachowano niestandardowe biblioteki stylów lub zmodyfikowano biblioteki dostępne w programie Inventor, a użytkownik chce zachować zmiany, można to zrobić, zmieniając użycie stylu kolorów wersji 2012 w opcji Realistyczny wygląd. Poniższa tabela ułatwia określenie ustawienia, którego należy użyć w stylach kolorów programu Inventor 2012.

Warunek Użytkownik nie modyfikuje stylów kolorów programu Inventor. Preferowany jest styl wizualny Cieniowany, a nie styl wizualny Realistyczny. Dlatego nie jest używany tryb wyświetlania stylu wizualnego Realistyczny. Działanie W programie Inventor 2012 w Edytorze stylów edytuj wszystkie style kolorów, które zostaną zachowane. Upewnij się, że opcja Realistyczny wygląd jest WYŁĄCZONA (niezaznaczona). Zapisz wszystkie zmiany.

Warunek Użytkownik nie modyfikuje stylów kolorów programu Inventor. Styl wizualny Realistyczny jest preferowany względem stylu wizualnego Cieniowany. Dlatego jest używany tryb wyświetlania stylu wizualnego Realistyczny. Działanie Nie jest wymagane żadne działanie. Opcja Realistyczny wygląd jest domyślnie WŁĄCZONA, a style kolorów zostaną przeniesione z wykorzystaniem tych przypisań wyglądu.

Warunek Użytkownik dostosowuje style kolorów programu Inventor do własnych wymagań. Preferowany jest styl wizualny Cieniowany, a nie styl wizualny Realistyczny. Dlatego nie jest używany tryb wyświetlania stylu wizualnego Realistyczny. Działanie W programie Inventor 2012 w Edytorze stylów edytuj wszystkie style kolorów, które zostaną zachowane. Upewnij się, że opcja Realistyczny wygląd jest WYŁĄCZONA (niezaznaczona).

Warunek Użytkownik dostosowuje style kolorów programu Inventor do własnych wymagań, w tym zmienia przypisania opcji Realistyczny wygląd. Do pracy z modelami użytkownik preferuje styl wizualny Cieniowany. Podczas tworzenia obrazów użytkownik korzysta z trybu wyświetlania stylu wizualnego Realistyczny. Działanie Zachowywanie obu wymaga dodatkowych działań. W programie Inventor 2012 w Edytorze stylów edytuj wszystkie style kolorów, które zostaną zachowane. Upewnij się, że opcja Realistyczny wygląd jest WYŁĄCZONA (niezaznaczona). Przenieś style kolorów do biblioteki niestandardowej. W programie Inventor 2012 w Edytorze stylów: Edytuj wszystkie style kolorów, które zostaną zachować. Upewnij się, że opcja Realistyczny wygląd jest WŁĄCZONA (zaznaczona). Zmień nazwę widoku na inny niż Cieniowany. Jest to wymagane w celu uniknięcia konfliktu nazw w dokumencie. Przenieś style kolorów do biblioteki niestandardowej.

Krok 1: Migracja stylów kolorów i stylu materials.xml do nowej biblioteki niestandardowych materiałów lub wyglądów. Uwaga: osobne biblioteki nie są wymagane, ale może to ułatwić zarządzanie nimi.

1. Rozpocznij nową część.
2. Na pasku narzędzi szybkiego dostępu kliknij opcję Przeglądarka materiałów — Na pasku narzędzi przeglądarki kliknij opcję Zarządzaj > Migracja stylów programu Inventor.

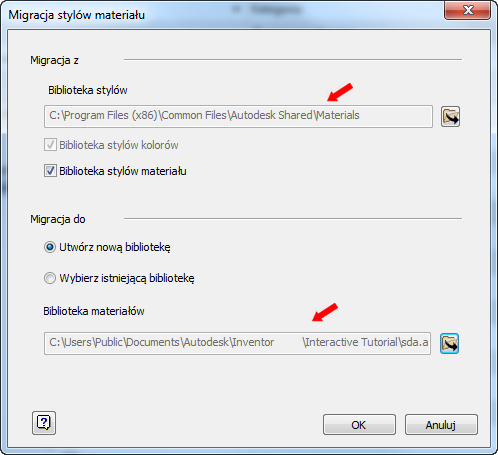

3. W oknie dialogowym Migracja stylów w opcji Migracja z określ położenie plików Materials.xml i Colors.xml w wersji 2012 lub wcześniejszej. W systemie Windows 7 ścieżką domyślną jest: C:\Users\Public\Documents\Autodesk\Inventor 2012\Design Data.



4. Kliknij opcję Utwórz nową bibliotekę.
5. W opcji Migracja do określ położenie — zwykle takie samo, jak w przypadku pliku InventorMaterialsLibrary.adsk. Ścieżka domyślna to C:\Users\Public\Documents\Autodesk\Inventor 2014\Design Data\Materials.
6. Kliknij przycisk OK. Zostanie utworzona biblioteka i uzupełniona sekcja biblioteki Materiał/Przeglądarka wyglądów.
7. Przeciągnij i upuść wyglądy lub materiały niestandardowe z sekcji Dokument lub z innych bibliotek do biblioteki niestandardowej.
8. Zamknij przeglądarkę.

Krok 2: Dodaj bibliotekę niestandardową do aktywnego i odpowiedniego pliku projektów.

1. Wybierz projekt, do którego chcesz dodać bibliotekę.

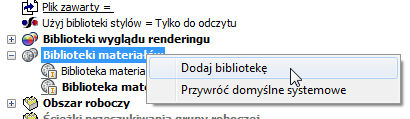

2. Kliknij prawym przyciskiem myszy węzeł Biblioteki materiałów, a następnie kliknij polecenie Dodaj bibliotekę.



3. Przejdź do i wybierz bibliotekę użytkownika, którą chcesz dodać do projektu. Kliknij przycisk OK.
4. Aby ustawić dodaną bibliotekę jako aktywną, pierwszą przeszukiwaną lub z odwołaniem, kliknij prawym przyciskiem myszy węzeł biblioteki, a następnie kliknij polecenie Aktywna biblioteka.



Przypomnienie: W procesie migracji ustawienie stylu koloru Realistyczny wygląd jest używane do określenia, która definicja jest przenoszona i kojarzona z nazwą wyglądu. Wykonaj odpowiednie czynności opisane wcześniej, aby wykonać migrację prawidłowej definicji.

Ważne:

• Programy Inventor 2013 i Inventor 2014 wymagają, aby nowy lub istniejący dokument były otwarte w celu uzyskania dostępu do biblioteki Materiał i Wyglądy, zawartości oraz interfejsu użytkownika. Nie można pracować z biblioteką poza otwartym dokumentem.
• Materiały i wyglądy nie są już stylami. Nie są one już zarządzane za pomocą Menedżera bibliotek stylów. Nadal można użyć Menedżera stylów, aby przenieść zawartość innych stylów, np. standardy rysunkowe, między bibliotekami stylów.
• Kreator zarządzania stylami nie jest już dostępny.
• Materiały i wyglądy nie są stylami, jednak niektóre polecenia stylów są używane w celu wykonywania zadań związanych z bibliotekami. Na przykład polecenie Usuń służy do usuwania z dokumentów nieużywanych materiałów i wyglądów. Polecenie Aktualizuj służy do modyfikowania materiałów i wyglądów dokumentu tak, aby były zgodne z definicjami biblioteki.

Szablony dokumentów

W przypadku klientów, którzy nie używali bibliotek stylów, a preferowali zachowanie stylów w szablonach dokumentów i zarządzane nimi zgodnie z każdym szablonem, zdecydowanie zalecana jest migracja stylów opartych na szablonach do bibliotek niestandardowych w celu zachowania wyglądów niestandardowych. Zachowywanie wyglądów w dokumentach nie jest zalecane ani wskazane.

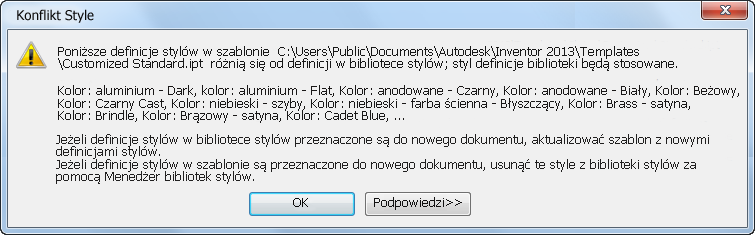

Poniższy komunikat jest związany z przejściem od szablonów do stylów i jest wyświetlany w kilku wersjach programu Inventor.
