Lekcja 2: Krótki przegląd aplikacji AutoCAD Map 3D

Pracę należy rozpocząć od zapoznania się z oknem AutoCAD Map 3D

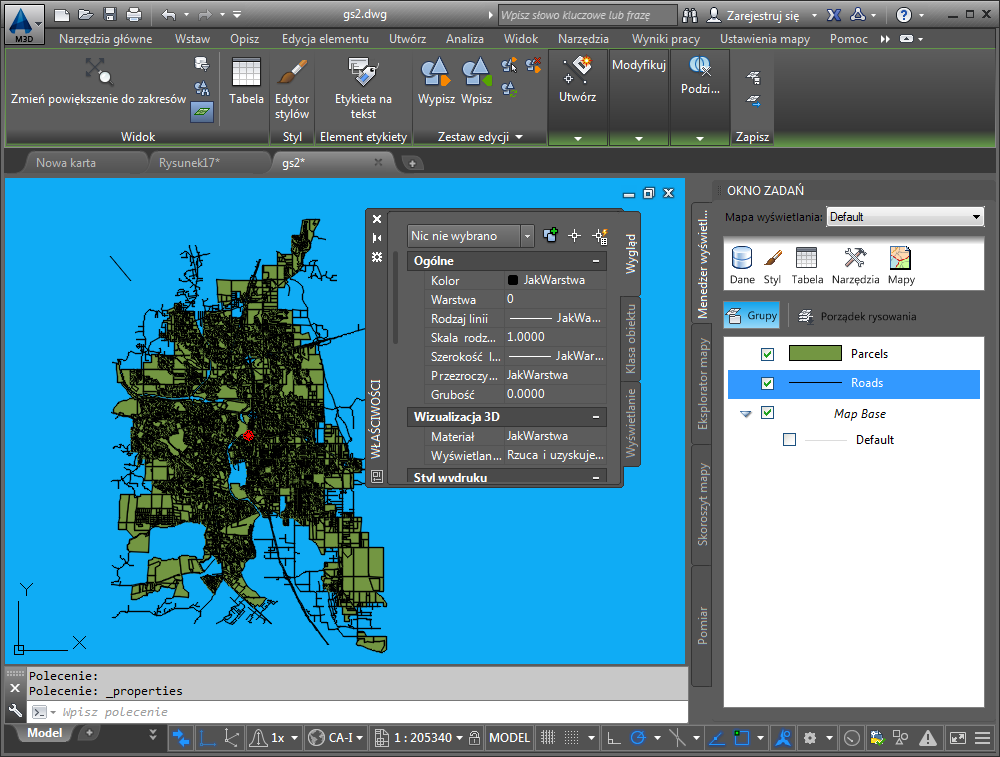

Okno programu AutoCAD Map 3D

Uwaga: Jeśli nie pobierano przykładowych danych w ćwiczeniu Wprowadzenie do programu AutoCAD Map 3D, nadal można kontynuować przegląd aplikacji. Nie można wybrać elementów, ani obiektów, ale nadal można dowiedzieć się, w jaki sposób używać elementów sterujących aplikacji.

Aby zapoznać się z oknem aplikacji AutoCAD Map 3D

1. Przed rozpoczęciem ćwiczenia należy zapoznać się z sekcją Przygotowanie do korzystania z ćwiczeń.
2. Uruchom program AutoCAD Map 3D, klikając skrót na pulpicie lub wybierając jego nazwę w menu Start.
3. Kliknij przycisk .

   Jeśli nie pobierano przykładowych danych, pomiń pozostałe czynności opisane w tym ćwiczeniu i przejdź do sekcji „Wstążka”.

4. Przejdź do folderu znajdującego się w katalogu Moje dokumenty, do którego zostały skopiowane pliki przykładów.
5. Otwórz plik SampleMap.dwg.

   Może zostać wyświetlone ostrzeżenie o wystąpieniu odniesienia do nieokreślonego aliasu stacji dysków . W takim wypadku kliknij przycisk Definiuj i zastosuj poniższą procedurę. Jeśli komunikat nie został wyświetlony, przejdź do tematu „Wstążka”.

   Aby utworzyć alias dysku

   • Wymagany alias został już wybrany. Kliknij pole Aktualna ścieżka dostępu, a następnie polecenie Przeglądaj.
   • Przejdź do folderu, w którym znajdują się skopiowane pliki przykładów. Otwórz ten folder, a następnie kliknij przycisk OK. (Pamiętaj, aby wybrać folder podrzędny Map 3D Tutorials, a nie folder nadrzędny Moje dokumenty).
   • Kliknij przycisk Dodaj, a następnie przycisk Zamknij.

     Lokalizacja, w której znajdują się przykładowe dane, została przypisana do aliasu dysku. W przyszłości można będzie otwierać dane przykładowe bez konieczności definiowania kolejnych aliasów.

Aby kontynuować lekcję, przejdź do sekcji Wstążka.
