Modyfikowanie zbrojenia rzeczywistego

Dowiedz się, w jaki sposób zmodyfikować powierzchnię zbrojenia rzeczywistego z powodu przekroczenia ugięcia.

1. Kontynuuj pracę z danym projektem lub otwórz projekt Plate_Provided_Reinforcement_Verification.rtd.
   Uwaga: Pliki ćwiczeń znajdują się w folderze C:\ProgramData\Autodesk\Examples\Tutorials.
2. Aby wyświetlić mapy zbrojenia rzeczywistego, przejdź do okna dialogowego Zbrojenie płyt i powłok, a następnie w grupie Wyniki dla siatki prostokątów kliknij przycisk (Prostokątna mapa zbrojenia) i upewnij się, że zaznaczone jest pole wyboru Zbrojenie rzeczywiste Ar.

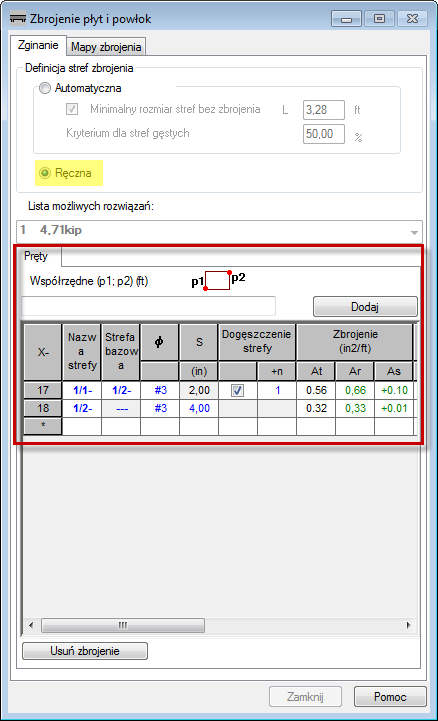

3. Przejdź do karty Zginanie i wybierz definicję ręczną strefy zbrojenia.

   Tabela prętów dla prętów zbrojeniowych jest włączona. Użyj tej tabeli, aby zmodyfikować parametry zbrojenia.


4. Kliknij przycisk (ostatni wiersz w tabeli), aby dodać nową strefę.

   Wiersz jest wyróżniony kolorem czarnym.

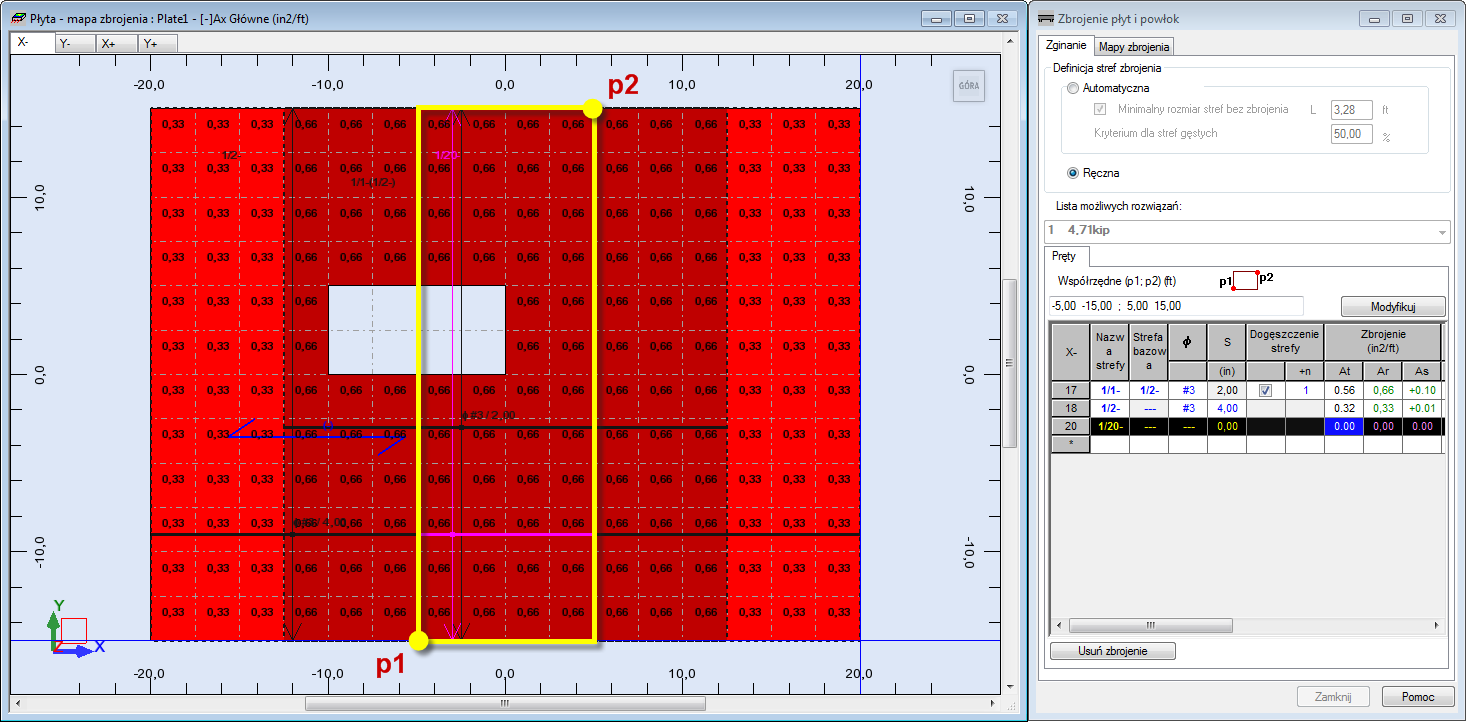

5. Umieść kursor w polu Współrzędne (P1; P2 ).

   Pole Współrzędne jest wyróżnione kolorem zielonym.

6. Wprowadź następujące współrzędne:
   • (-5.00 -15.00; 5.00 15.00) i kliknij przycisk Dodaj.

   Możesz też wybrać te punkty w obszarze rysunku: P1 (-5.00 -15.00) i P2 (5.00 15.00). Przed wybraniem punktów upewnij się, że pole Współrzędne jest wyróżnione kolorem zielonym.

   W widoku pojawi się nowa strefa 1/20—.

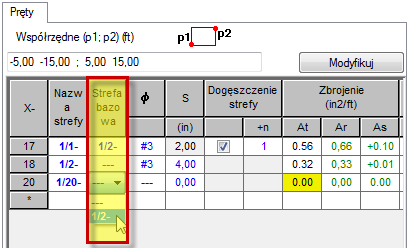

7. Aby ustawić podstawowy panel dla strefy 1/20—, wykonaj następujące czynności:
   • Przejdź do wiersza 20.
   • Wybierz strefę 1/2— w podstawowych parametrach panelu, a następnie naciśnij klawisz ENTER.

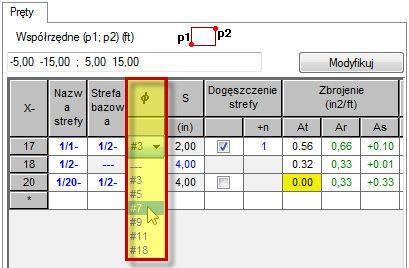

8. Aby ustawić średnicę pręta dla strefy 1/1—, wykonaj następujące czynności:
   • Przejdź do wiersza 17.
   • Wybierz opcję #7 w kolumnie Φ i naciśnij klawisz ENTER.

9. Powtórz czynności opisane w kroku 8 dla strefy 1/2—.

   Spowoduje to zmianę średnicy pręta dla stref 1/2— i 1/20—.

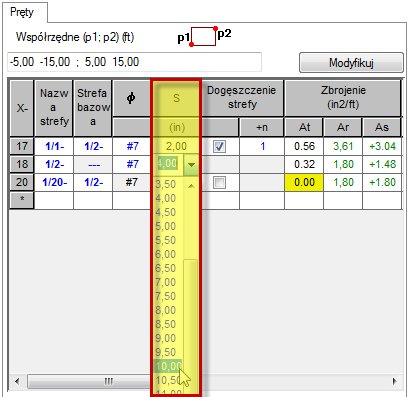

10. Aby ustawić odstępy między prętami strefy 1/2—, wykonaj następujące czynności:
    • Przejdź do wiersza 18.
    • Wybierz lub wpisz 10.00 w kolumnie S i naciśnij klawisz ENTER.

    Uwaga: To zmienia rozstaw prętów dla wszystkich stref.

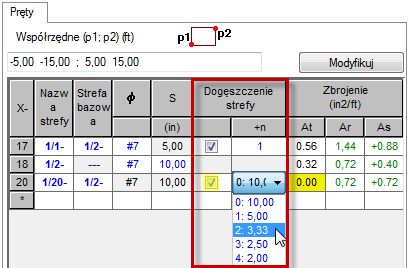

11. Aby zwiększyć strefę zbrojenia i rozstaw prętów dla strefy 1/20—, wykonaj następujące czynności:
    • Przejdź do wiersza 20.
    • Wybierz opcję Dogęszczanie strefy.
    • Wybierz wartość 2:3.33 z kolumny +n i naciśnij klawisz ENTER.

12. Zmodyfikowana dolna powierzchnia zbrojenia rzeczywistego dla kierunku X wygląda tak, jak pokazano poniżej:

13. W lewym górnym rogu widoku Płyta — mapa zbrojenia wybierz kartę X+.

    W widoku jest wyświetlana górna powierzchnia zbrojenia rzeczywistego dla kierunku X.


14. Kliknij przycisk (Widok Zoom Powiększ wszystko), aby lepiej wizualizować zdefiniowaną płytę.
    Wskazówka: Aby odświeżyć mapę zbrojenia wyświetlane w rysunku, kliknij menu Widok Przerysuj.

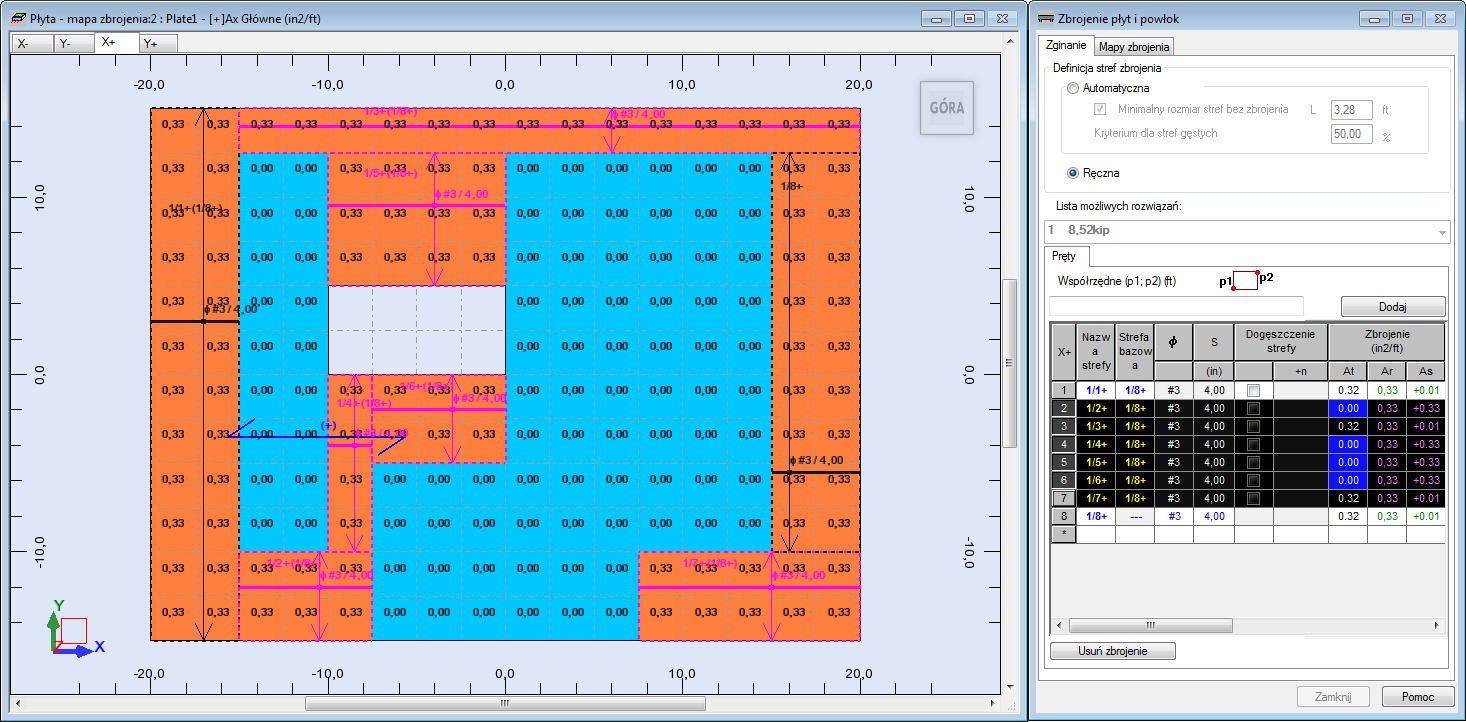

15. Przejdź do tabeli i wybierz wiersz 2 (strefa 1/2+).

    W widoku wiersz jest wyróżniony kolorem czarnym, a strefa 1/2+ jest kolorem różowym.

16. Naciśnij klawisz Ctrl na klawiaturze, a następnie zaznacz wiersze 3, 4, 5, 6 i 7 (strefy 1/3+, 1/4+, 1/5+, 1/6+ i 1/7+).

    Wiersze są wyróżnione w widoku kolorem czarnym, a strefy 1/3+, 1/4+, 1/5+, 1/6+ i 1/7+ kolorem różowym.


17. Naciśnij klawisz Delete na klawiaturze, aby usunąć wybrane strefy.
    Wskazówka: Jeśli chcesz usunąć tylko wygenerowane zbrojenie, a nie strefę, kliknij opcję Usuń zbrojenie w lewym dolnym rogu okna dialogowego Zbrojenie płyt i powłok. Spowoduje to usunięcie zbrojenia dla wszystkich stref i dla wszystkich kierunków.
18. Wybierz wiersz 2 (strefa 1/8+).

    Wiersz jest wyróżniony w widoku kolorem czarnym, a strefa 1/8+ kolorem różowym.

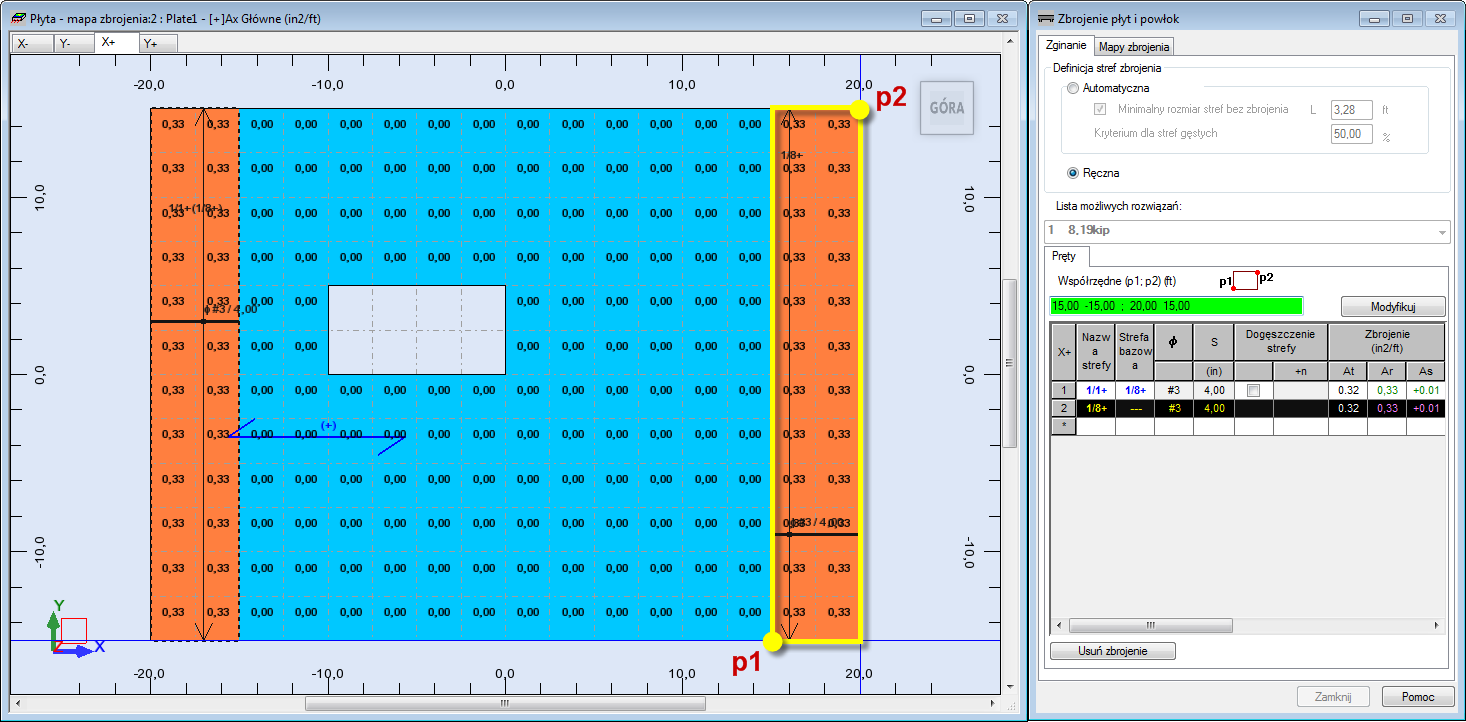

19. Kliknij w polu Współrzędne (P1; P2).

    Pole Współrzędne jest wyróżnione kolorem zielonym.

20. Wprowadź następujące współrzędne:
    • (15.00 -15.00; 20.00 15.00), kliknij opcję Modyfikuj.

    Możesz również wybrać te punkty w obszarze rysunku: P1 (15.00 -15.00 ) i P2 (20.00 15.00). Przed wybraniem punktów upewnij się, że pole Współrzędne jest wyróżnione kolorem zielonym.


21. Kliknij przycisk (ostatni wiersz w tabeli), aby dodać nową strefę.

    Wiersz jest wyróżniony kolorem czarnym.

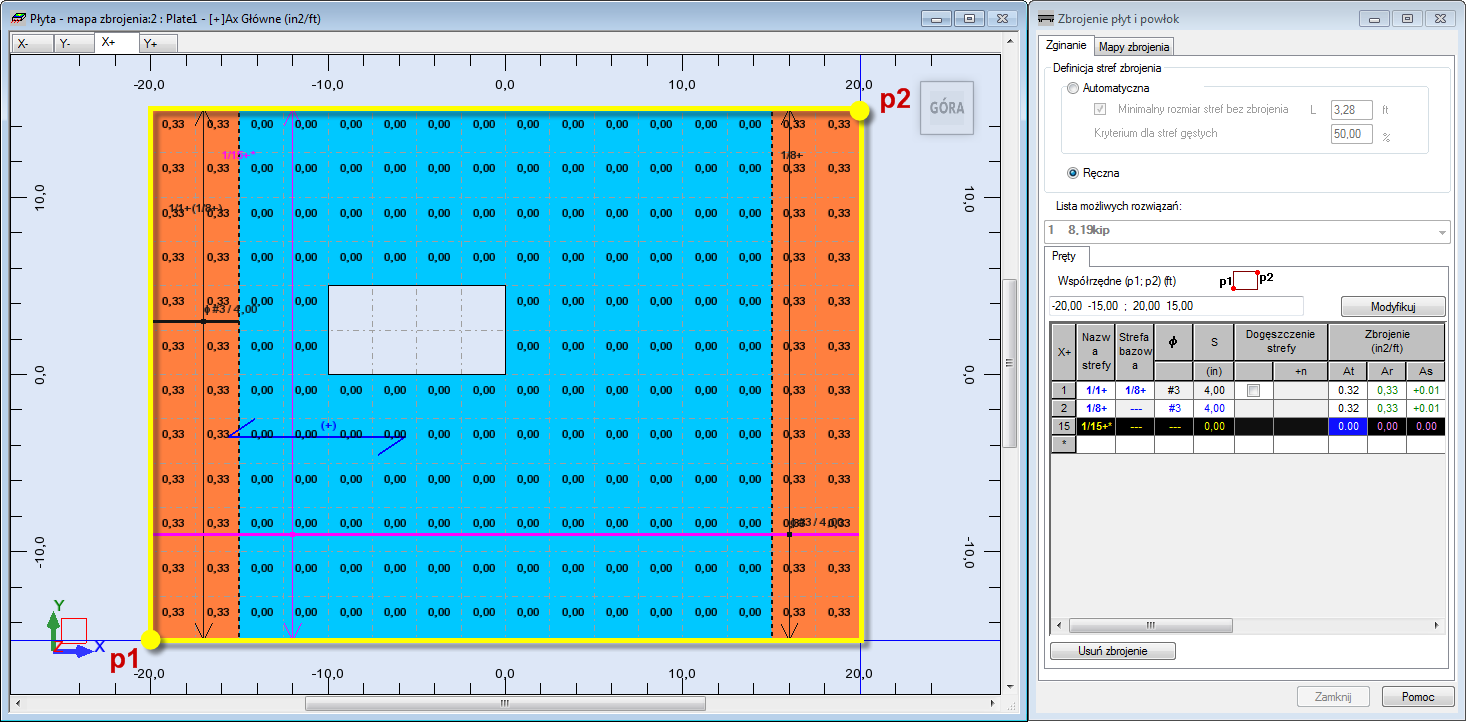

22. Umieść kursor w polu Współrzędne (P1; P2).

    Pole Współrzędne jest wyróżnione kolorem zielonym.

23. Wprowadź następujące współrzędne:
    • (-20.00 -15.00; 20.00 15.00), kliknij przycisk Dodaj.
    Możesz również wybrać te punkty w obszarze rysunku: P1 (-20.00 -15.00) i P2 (20.00 15.00). Przed wybraniem punktów upewnij się, że pole Współrzędne jest wyróżnione kolorem zielonym.

    W widoku pojawi się nowa strefa 1/15+.


24. Aby zmienić nazwę strefy 1/8+, wykonaj następujące czynności:
    • Przejdź do wiersza 2.
    • Wpisz 1/2+ w kolumnie Nazwa strefy, a następnie naciśnij klawisz ENTER.
25. Aby ustawić parametry zbrojenia dla strefy 1/15+, wykonaj następujące czynności:
    • Przejdź do wiersza 15.
    • Wpisz 1/3+ w kolumnie Nazwa strefy, a następnie naciśnij klawisz ENTER
    • Wybierz wartość #3 w kolumnie Φ i naciśnij klawisz ENTER.
    • Wybierz lub wpisz 6.00 w kolumnie S i naciśnij klawisz ENTER.
26. Aby ustawić parametry zbrojenia dla strefy 1/1+, wykonaj następujące czynności:
    • Przejdź do wiersza 1.
    • Wybierz opcję 1/3+ w podstawowych parametrach panelu.
    • Wybierz opcję Dogęszczanie strefy.
    • Wybierz wartość 2:2.00 z kolumny +n i naciśnij klawisz ENTER.
27. Przejdź do wiersza 2, a następnie powtórz krok 26 dla strefy 1/2+.

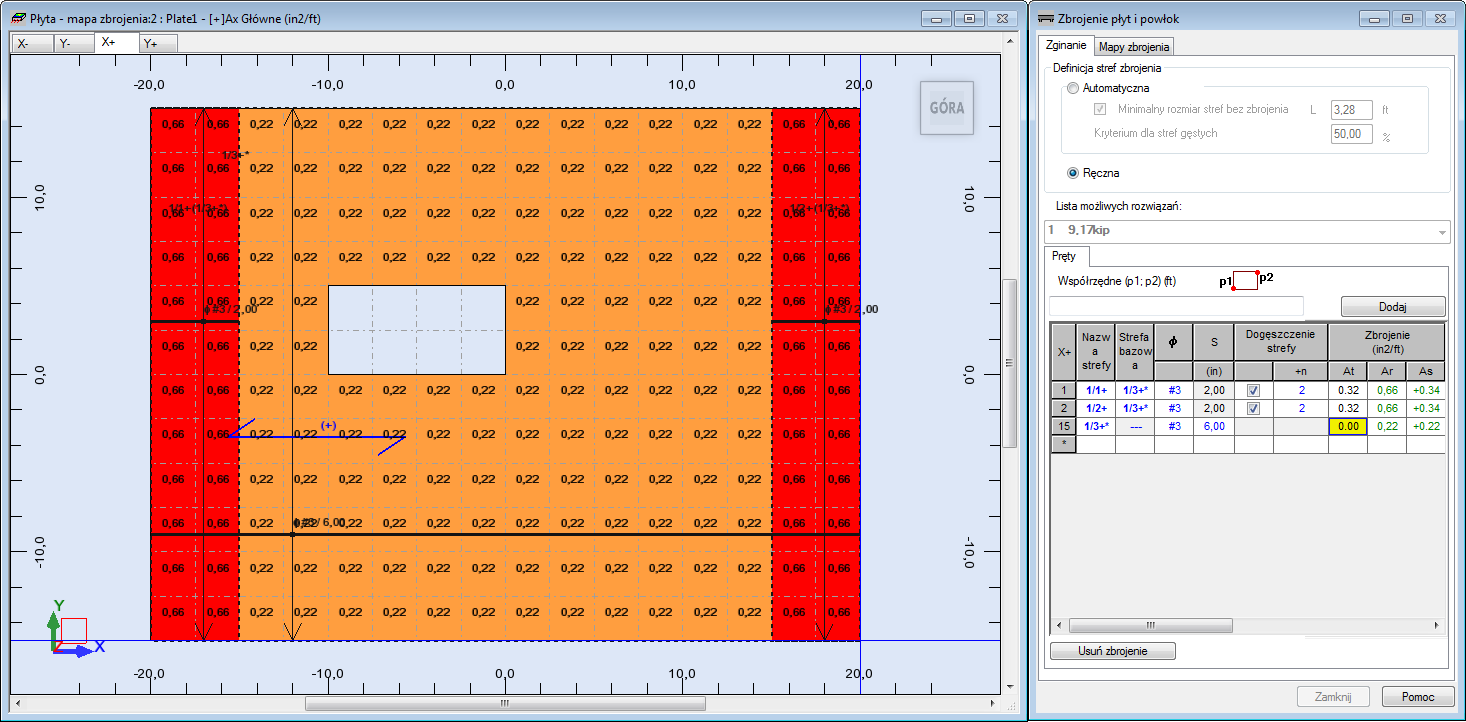

28. Zmodyfikowana górna powierzchnia zbrojenia rzeczywistego dla kierunku X wygląda tak, jak pokazano poniżej:

29. Zapisz projekt jako Plate_Provided_Reinforcement_Modification.rtd.
