Dowiedz się, w jaki sposób zdefiniować właściwości płyty.
- Kontynuuj pracę z danym projektem lub otwórz projekt Plate_Contour.rtd.
Uwaga: Pliki ćwiczeń znajdują się w folderze C:\ProgramData\Autodesk\Examples\Tutorials.
- Kliknij przycisk
(Projekt
Wymagane zbrojenie płyt/ścian — opcje Parametry normowe).
Zostanie otwarte okno dialogowe Typ zbrojenia płyt i powłok.
- Kliknij przycisk
(Definicja nowego typu zbrojenia).
Otworzy się okno dialogowe Parametry zbrojenia ACI 318—11.

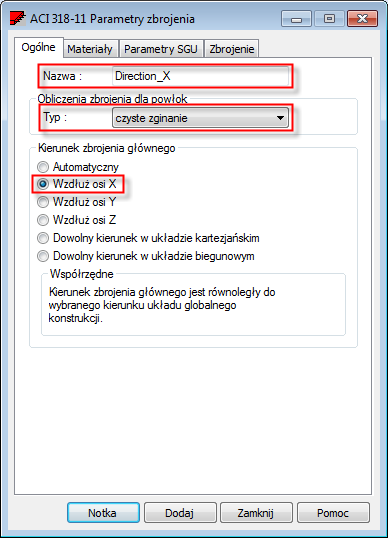

- Na karcie Ogólne określ następujące parametry:
- Nazwa: Direction_X,
- Obliczenia zbrojenia dla powłok: czyste zginanie,
- Kierunek zbrojenia głównego: wzdłuż osi X.

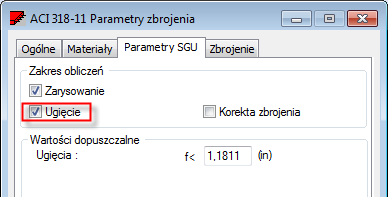

- Przejdź do karty Parametry SLS i wybierz opcję Ugięcie z grupy Zakres obliczeń.
- Kliknij opcję Dodaj, a następnie zamknij okno dialogowe Parametry zbrojenia ACI 318—11.
Nowy typ zbrojenia zostanie wyświetlony na liście, jak pokazano poniżej:
- Zamknij okno dialogowe Typ zbrojenia płyt i powłok.
- Kliknij przycisk
(Geometria Panele).
Zostanie otwarte okno dialogowe Panel.
- W polu Typ konturu wybierz Panel.
- Przejdź do właściwości powierzchni i upewnij się, że opcja Direction_X jest wybrana na liście Zbrojenie.
- Aby zdefiniować nową grubość, kliknij przycisk
obok listy Grubość.
Otworzy się okno dialogowe Nowa grubość.

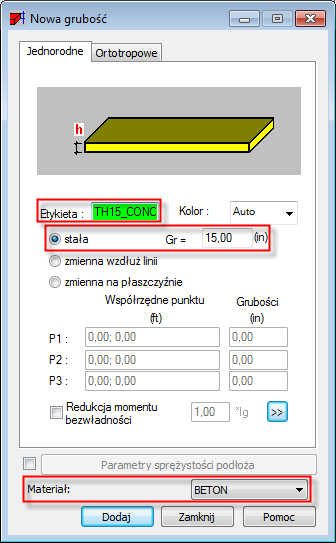

- Na karcie Jednorodne ustaw następujące parametry:
- Etykieta: TH15_CONCR,
- Stała gr: 15,
- Materiał: CONCR_4.5.
- Kliknij opcję Dodaj, a następnie zamknij okno dialogowe Nowa grubość.
Nowa grubość TH15_CONCR powinna być automatycznie wybrana na liście Grubość.

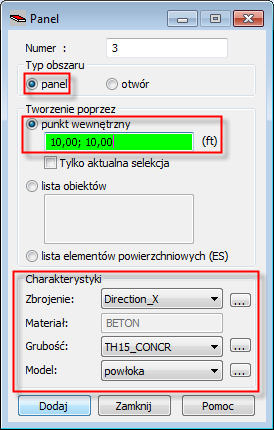

- Przejdź do okna dialogowego Panel w obszarze Właściwości, z listy modeli wybierz opcję Powłoka.
- Umieść kursor w polu Tworzenie poprzez Punkt wewnętrzny, a następnie kliknij w obszarze rysunku jeden wewnętrznych punktów, np.: blisko punktu (10.00, 10.00).
- Zamknij okno dialogowe Panel.
- Kliknij przycisk

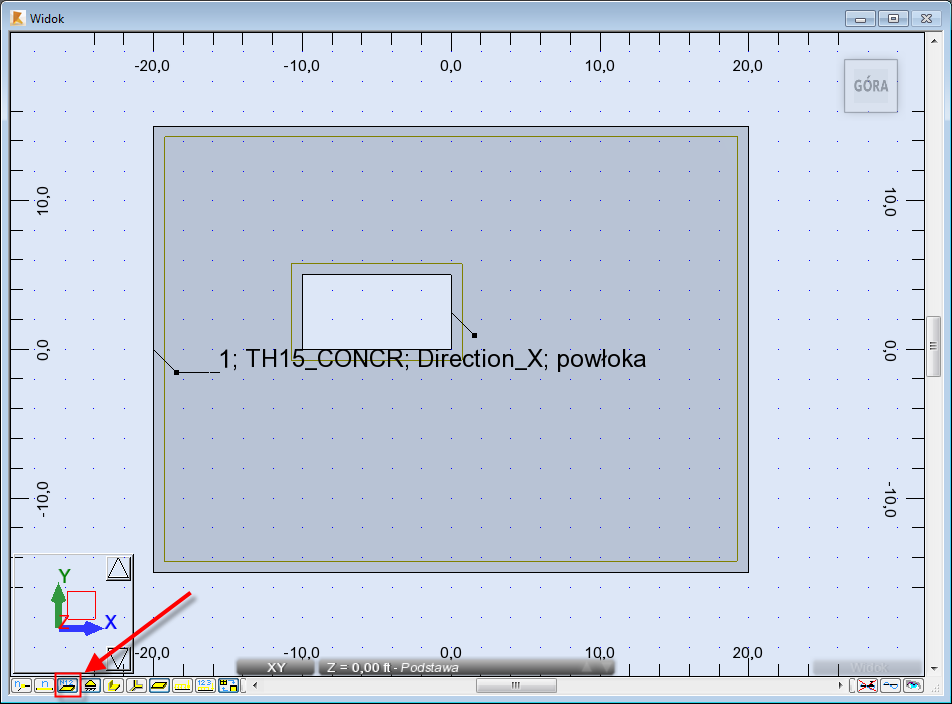

(Opisy panelu) w dolnej części obszaru rysunku, aby wyświetlić opisy panelu.
- Zapisz projekt jako Plate_Properties.rtd.
