Definiowanie konturu płyty

Dowiedz się, w jaki sposób zdefiniować kontur płyty z otworem.

1. Kontynuuj pracę z danym projektem lub otwórz projekt Plate_Preferences.rtd.
   Uwaga: Pliki ćwiczeń są umieszczone w katalogu C:\ProgramData\Autodesk\Examples\Tutorials.
2. Kliknij opcje Geometria Obiekty Polilinia — kontur.

   Zostanie otwarte okno dialogowe Polilinia — kontur.

3. Upewnij się, że w grupie metod definicji jest wybrana opcja Kontur.
4. Kliknij przycisk Geometria.

   W oknie dialogowym pojawi się pole edycji geometrii.

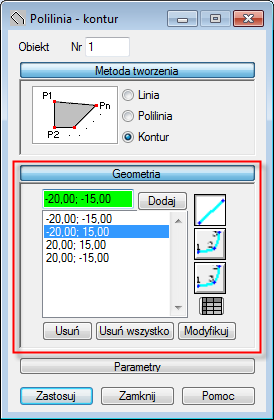

5. Aby utworzyć kontur płyty, wprowadź następujące współrzędne punktu:
   • (-20.00, -15.00), kliknij przycisk Dodaj.
     Ważne: Składnia współrzędnych zależy od ustawień regionalnych systemu Windows. W tym samouczku używamy ustawień Angielski (Stany Zjednoczone). Jeśli chcesz zmienić ustawienia systemu Windows, kliknij opcje: Start Panel sterowania Region i język Format.
   • (-20.00, 15.00), kliknij przycisk Dodaj,
   • (20.00, 15.00), kliknij przycisk Dodaj,
   • (20.00, -15.00), kliknij przycisk Dodaj,
   • (-20.00, -15.00), kliknij przycisk Dodaj.
     Uwaga: Po wprowadzeniu pierwszego zbioru współrzędnych kontur jest ukończony i zostaje wyświetlony w obszarze rysunku.

   Można też umieścić kursor w polu edycji geometrii i wybierz współrzędne w obszarze rysunku.


6. Aby zdefiniować otwór, wprowadź następujące współrzędne punktu:
   • (-10.00, 0.00), kliknij przycisk Dodaj,
   • (-10.00, 5.00), kliknij przycisk Dodaj,
   • (0.00, 5.00), kliknij przycisk Dodaj,
   • (0.00, 0.00), kliknij przycisk Dodaj,
   • (-10.00, 0.00), kliknij przycisk Dodaj.
     Uwaga: Po wprowadzeniu pierwszego zbioru współrzędnych kontur jest ukończony i zostaje wyświetlany w obszarze rysunku.

   Można też umieścić kursor w polu edycji geometrii i wybierz współrzędne w obszarze rysunku.


   Wskazówka: Aby dodać linie wymiarowe, kliknij opcje Narzędzia Linie wymiarowe. Aby uzyskać więcej informacji na temat linii wymiarowych dostępnych w programie Robot, zobacz temat Linie wymiarowe.
7. Zamknij okno dialogowe Polilinia — kontur.

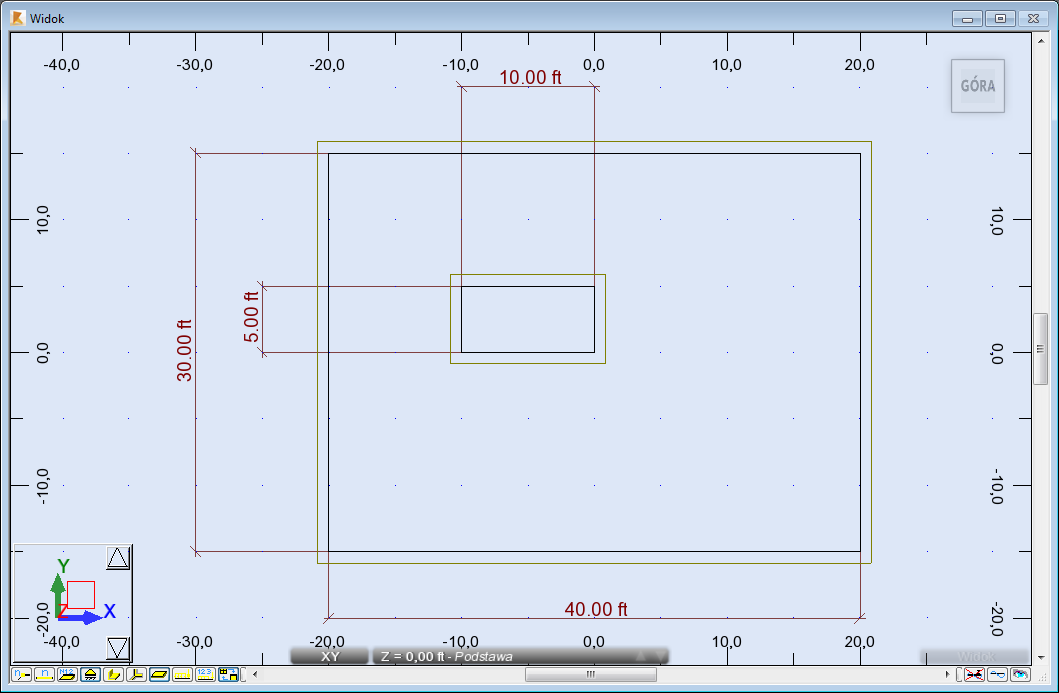

8. Kliknij przycisk (Widok Zoom Powiększ wszystko), aby lepiej wizualizować zdefiniowany kontur.
9. Zapisz projekt jako Plate_Contour.rtd.
