Dowiedz się, jak wyświetlić mapę ugięcia dla panelu.
- Kontynuuj pracę z danym projektem lub otwórz projekt Plate_Required_Reinforcement_Area_AX.rtd.
Uwaga: Pliki ćwiczeń znajdują się w folderze C:\ProgramData\Autodesk\Examples\Tutorials.
- Przejdź do karty Skala w oknie dialogowym Zbrojenia, a następnie wybierz opcję Skala automatyczna z listy rozwijanej Paleta kolorów.
- Przejdź do karty SLS i wybierz opcję Ugięcie U w kierunku X/Y [—].

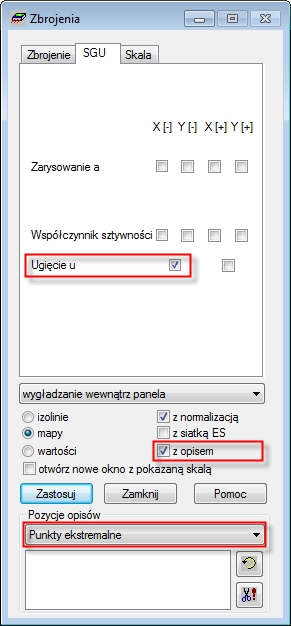

- W dolnej części okna dialogowego Zbrojenia wybierz następujące opcje:
- Z opisem,
- Pozycje opisów: Punkty ekstremalne.
- Kliknij przycisk Zastosuj.

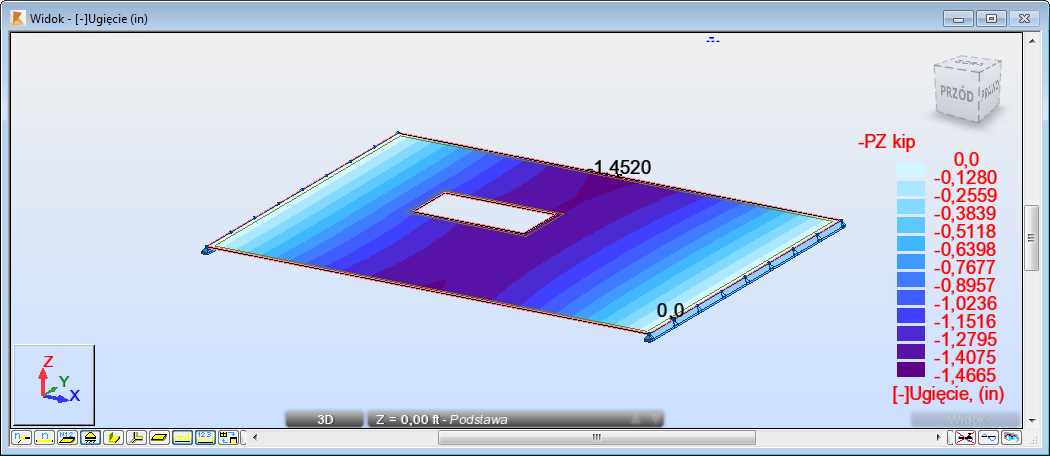

W widoku jest wyświetlana mapa ugięć dla panelu, tak jak pokazano poniżej.
Uwaga: Jak widać, największe ugięcie znajduje się w środku płyty (ciemnoniebieskie obszary), dlatego wyniki są odpowiednie dla otworu i metody podparcia płyty. - Przejdź do karty SLS i zlikwiduj zaznaczenie opcji Ugięcie U w kierunku X/Y [—].
- Kliknij przycisk Zastosuj.
- Zapisz projekt jako Plate_Required_Reinforcement_Deflection.rtd.
