Stosowanie przypadków obciążeń

Dowiedz się, w jaki sposób zdefiniować typy powierzchni i wartości obciążeń powierzchniowych dla poszczególnych przypadków obciążeń.

1. Kontynuuj pracę z danym projektem lub otwórz projekt Plate_Defined_Loads.rtd.
   Uwaga: Pliki ćwiczeń są umieszczone w katalogu C:\ProgramData\Autodesk\Examples\Tutorials.
2. W polu Selekcja przypadków na pasku narzędzi Wybór rozwiń menu Przypadki i wybierz opcję 2: LL1.

3. Kliknij przycisk (Obciążenia Obciążenie).

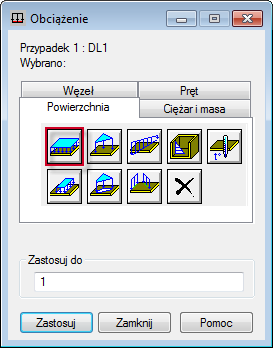

   Zostanie otwarte okno dialogowe Definicja obciążenia.

4. Przejdź do karty Powierzchnia, a następnie kliknij przycisk (Obciążenie jednorodne).

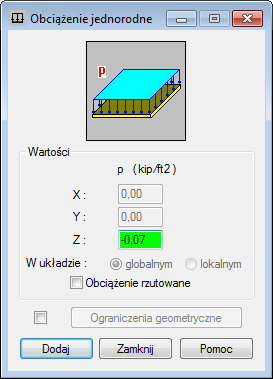

   Zostanie otwarte okno dialogowe Obciążenie jednorodne.

5. Wprowadź wartość -0.07 w polu PZ:, a następnie kliknij przycisk Dodaj.

6. Umieść kursor w polu Zastosuj do, a następnie wpisz „1”, aby wskazać węzły, w których chcesz zastosować obciążenie jednorodne.

   Możesz też wybrać płytę w sposób graficzny. Aby to zrobić, przejdź do obszaru rysunku. Pojawi się ikona , za pomocą której można wybrać płytę.

7. Kliknij przycisk Zastosuj.

   Obciążenie LL1 zostanie wyświetlone w obszarze rysunku.

8. Kliknij przycisk (Wczytaj opisy wartości) w dolnej części obszaru rysunku, aby wyświetlić opisy wartości obciążeń.

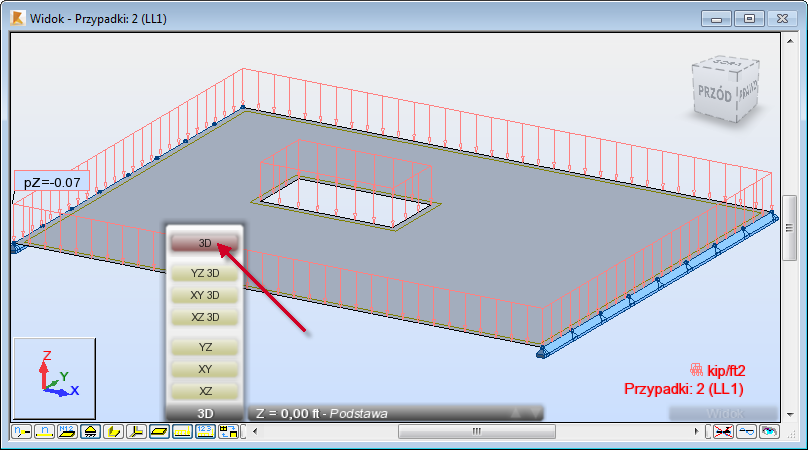

9. W dolnej części obszaru rysunku rozwiń listę widoków, a następnie wybierz widok 3D.

10. Na pasku narzędzi Wybór, w polu Wybór przypadków, rozwiń menu Przypadki i wybierz opcję 3: LL2.

11. Przejdź do okna dialogowego Definicja obciążeń, a następnie na karcie Powierzchnia kliknij przycisk (Obciążenie liniowe 2P).

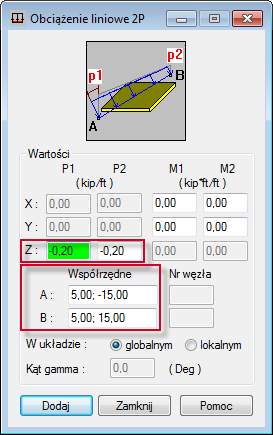

    Zostaje otwarte okno dialogowe Obciążenie liniowe 2P.

12. W oknie dialogowym Obciążenie liniowe 2P ustaw następujące parametry:
    • P1 = P2: —0.20,
    • Współrzędne: A: (5.00,-15.00) i B: (5.00,15.00).

13. Naciśnij przycisk Dodaj.

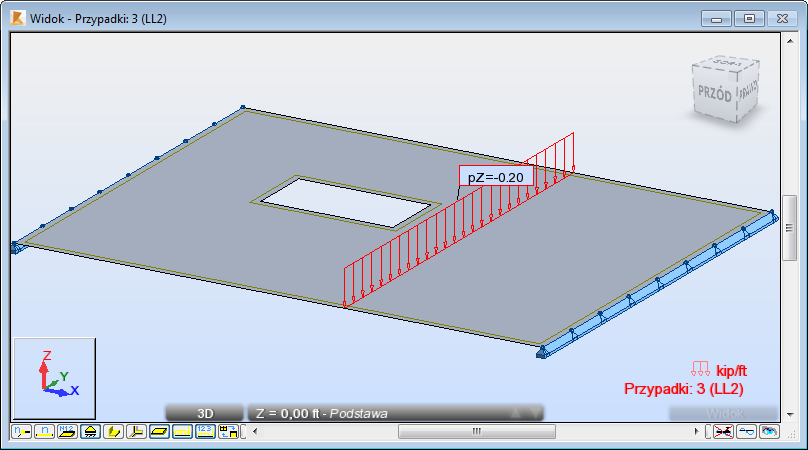

    Obciążenie LL2 zostanie wyświetlone w obszarze rysunku.


14. Na pasku narzędzi Wybór, w polu Wybór przypadków, rozwiń menu Przypadki i wybierz opcję 4: LL3.

15. Przejdź do okna dialogowego Definicja obciążeń, a następnie na karcie Powierzchnia kliknij przycisk (Obciążenie powierzchniowe jednorodne na konturze).

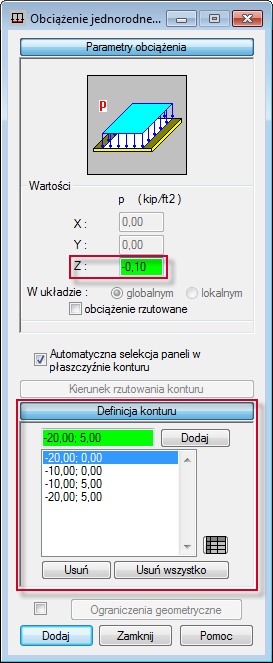

    Zostanie otwarte okno dialogowe Obciążenie jednorodne na konturze.

16. Wprowadź wartość -0.10 w polu PZ:.
17. Kliknij opcję Definicja konturu.

    Rozwinie się obszar definicji konturu.

18. Aby utworzyć kontur dla obciążenia, wprowadź następujące współrzędne punktu:
    • (-20.00, 0.00), kliknij przycisk Dodaj,
    • (-10.00, 0.00), kliknij przycisk Dodaj,
    • (-10.00, 5.00), kliknij przycisk Dodaj,
    • (-20.00, 5.00), kliknij przycisk Dodaj.

19. Naciśnij przycisk Dodaj.

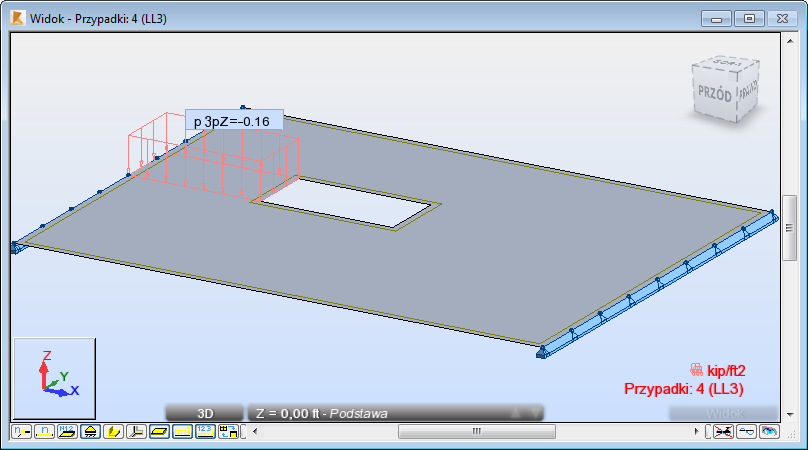

    W obszarze rysunku pojawia się wartość obciążenia LL3.


20. Zamknij okno dialogowe Definicja obciążeń.
21. Kliknij kolejno opcje Obciążenia Tabela obciążeń, aby otworzyć tabelę Obciążenia.

    Można również kliknąć przycisk (Tabele) na pasku narzędzi Model konstrukcji z prawej strony okna programu, aby otworzyć okno dialogowe Tabele — dane i wyniki. Następnie wybierz opcję Obciążenia i kliknij przycisk OK.

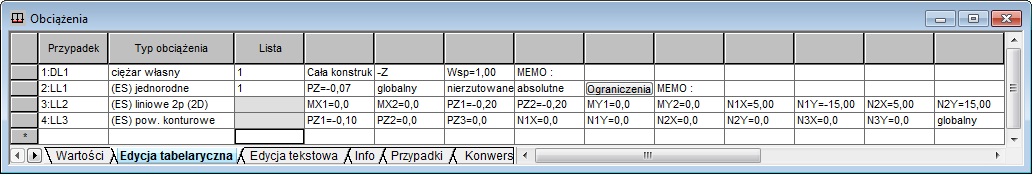

    Otworzy się tabela Obciążenia.

22. Należy się upewnić, że ustawiono takie same właściwości obciążenia, jak pokazano poniżej:

    Wskazówka: Aby zmodyfikować zdefiniowane obciążenia, można użyć tabeli Obciążenia. Można na przykład zmienić typy obciążeń, listy elementów, w których obciążenia są stosowane i wartości tych obciążeń. Można także użyć tej tabeli, aby dodać do konstrukcji nowe obciążenia.
23. Kliknij ikonę w prawym górnym rogu tabeli, aby zamknąć tabelę Obciążenia.

24. Kliknij w obszarze rysunku, aby anulować wybór.
25. Zapisz projekt jako Plate_Applied_Loads.rtd.
