Sprawdzanie wartości ugięcia dla zbrojenia rzeczywistego

Dowiedz się, w jaki sposób można sprawdzić ugięcie dla zbrojenia rzeczywistego.

1. Kontynuuj pracę z danym projektem lub otwórz projekt Plate_Provided_Reinforcement.rtd.
   Uwaga: Pliki ćwiczeń są umieszczone w katalogu C:\ProgramData\Autodesk\Examples\Tutorials.
2. Kliknij przycisk (Analiza Weryfikacja).

   Zostanie otwarte okno dialogowe Weryfikacja.

3. W oknie dialogowym Weryfikacja ustaw następujące opcje:
   • Wybierz opcję Przemieszczenie (—) i upewnij się, że opcja 6: COMB2 jest zaznaczona.
   • Kliknij opcję Oblicz.


   Zostanie otwarte okno dialogowe Stan obliczeń i wyświetlą się w nim informacje na temat przekroczenia dopuszczalnego ugięcia płyty.

4. Zamknij okno komunikatu Stan obliczeń.
5. Zamknij okno dialogowe Weryfikacja.
6. Przejdź do okna dialogowego Zbrojenie płyt i powłok i ustaw następujące opcje:
   • W grupie Wyniki dla ES kliknij przycisk (Mapa ugięcia).
   • W grupie Wyświetlanie usuń zaznaczenie opcji Siatka.

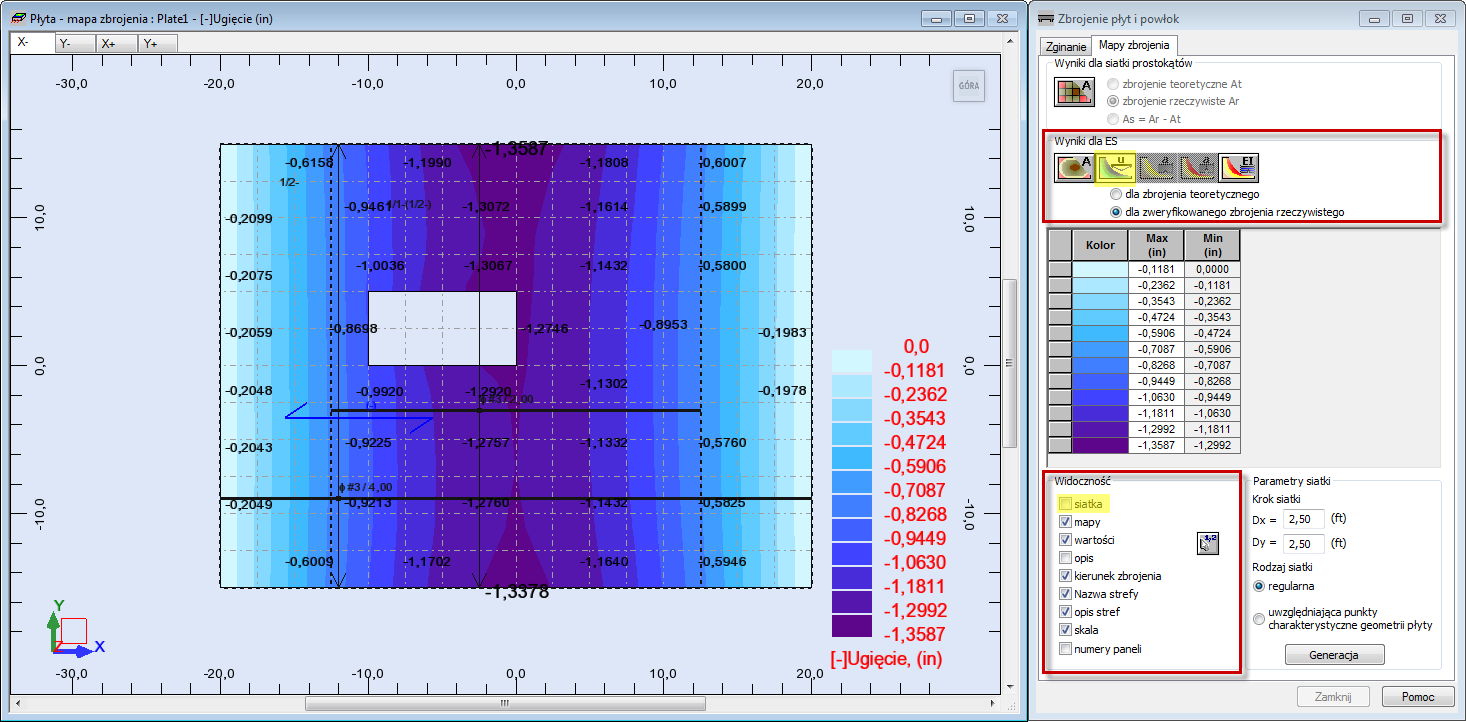

   W widoku wyświetli się mapa ugięcia.


   Uwaga: Ugięcie jest mniejsze niż dla zbrojenia teoretycznego, ale nadal przekracza wartość —1.3587. W następnym kroku dowiesz się, w jaki sposób zmodyfikować zbrojenie rzeczywiste.
7. Zapisz projekt jako Plate_Provided_Reinforcement_Verification.rtd.
