Model analityczny jest uproszczoną reprezentacją 3D pełnego opisu inżynierskiego dotyczącego konstrukcyjnego modelu fizycznego. Model analityczny składa się z komponentów konstrukcyjnych, geometrii, właściwości materiałów oraz obciążeń. Wszystkie te elementy tworzą system inżynierski.
Model analityczny konstrukcji składa się z zestawu modeli analitycznych elementów konstrukcyjnych, po jednym dla każdego elementu konstrukcji. Modele analityczne tworzone są dla następujących elementów konstrukcyjnych: słupów konstrukcyjnych, elementów ram konstrukcyjnych (np. belek i stężeń), stropów konstrukcyjnych, ścian nośnych i elementów fundamentów konstrukcyjnych.
Model analityczny dowolnego elementu konstrukcyjnego zawiera:
- Parametry wystąpienia elementu
- Fizyczne właściwości materiału
- Pozycję domyślną względem elementu konstrukcyjnego
- Położenie względem płaszczyzny rzutowania — umieszczonej lub dostosowanej
Model analityczny jest tworzony automatycznie wraz z modelem fizycznym. Model analityczny można wyeksportować do aplikacji analitycznych i projektowych.

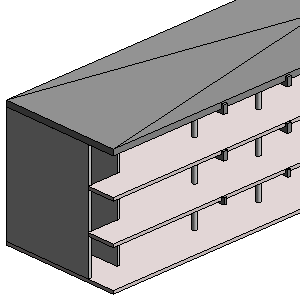

| Model fizyczny | Model analityczny |
|---|---|
 |
 |
Model fizyczny w programie Revit jest tworzony w zakresie widoków reprezentujących konstrukcję fizyczną. Model fizyczny można rozumieć jako zbiór rysunków produkcyjnych. Podczas tworzenia modelu fizycznego automatycznie tworzony jest model analityczny. Model analityczny jest zarządzany przez program Revit.
Ogólna reprezentacja elementów konstrukcyjnych widoczna w modelu fizycznym nie jest modelem analitycznym. Model analityczny jest początkowo zależny geometrycznie od modelu fizycznego, ale może być wyświetlany jako niezależne obiekty.
