Informacje o połączeniach modelu analitycznego

Połączenie modelu analitycznego jest elementem łączącym dwa oddzielne węzły analityczne. Tworzenie połączeń modelu analitycznego upraszcza i przyspiesza analizę konstrukcyjną modelu, wpływając na wynik w dopuszczalnym zakresie.

Połączenia modelu analitycznego mogą być używane w pewnych sytuacjach, takich jak łączenie odsunięcia kolumn lub belek oraz modelowanie sztywnych membran stropowych. Połączenie modelu analitycznego będzie tworzone automatycznie z modelu analitycznego belek do modelu analitycznego słupów w oparciu o zasady zdefiniowane poniżej.

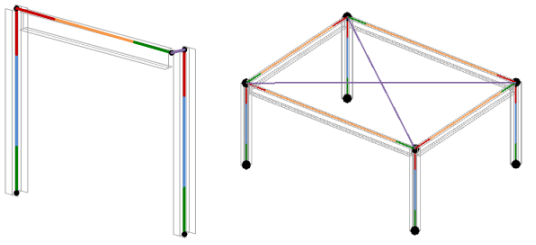

Połączenia modelu analitycznego (odsunięcie słupa i sztywna membrana stropowa)

Połączenia modelu analitycznego mogą być całkowicie sztywne lub swobodne we wszystkich kierunkach. Te elementy analityczne zapewniają sztywność modelu analitycznego bez dodawania rzeczywistego fizycznego obiektu.

Połączenie modelu analitycznego to właściwość wystąpienia słupów i belek należąca do właściwości modelu analitycznego. W przypadku belek można wybrać opcję Wł., Wył. lub Ze słupa.

Słup, który zachodzi na belkę, ale niekoniecznie jest z nią fizycznie połączony, może mieć połączenia modelu analitycznego z belką.

Na poniższej ilustracji pokazano przykładowy słup, dla którego warto zastosować połączenia modelu analitycznego.

Analogicznie połączenia modelu analitycznego można stosować w belkach rozciągających się na kilka słupów. Na poniższej ilustracji wszystkie kolumny mogą mieć połączenia modelu analitycznego z belką, niezależnie od tego, czy są z nią fizycznie połączone czy nie.

W poniższej tabeli zestawiono zachowania połączeń modelu analitycznego zależnie od ustawień słupów i belki.

	Ustawienia połączenia modelu analitycznego
	Belka	Słup 1	Słup 2	Słup 3	Słup 4
	Ze słupa	Tak	Nie	Nie	Tak
	Ze słupa	Tak	Tak	Nie	Tak
	Ze słupa	Tak	Tak	Tak	Tak
	Tak	Tak	Nie	Tak	Tak
	Nie	Tak	Nie	Tak	Tak
