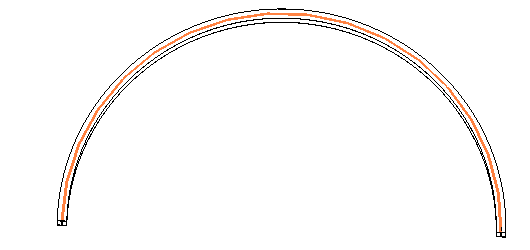

Podczas tworzenia belek zakrzywionych można zachować stały model analityczny krzywej lub uśrednić go za pomocą segmentów linii prostej.
Po wybraniu parametru Uśrednij krzywą produkt Revit dyskretyzuje krzywą. W przeciwnym razie model analityczny jest zgodny ze ścieżką krzywej. Przejdź do parametrów segmentowego modelu analitycznego belki zakrzywionej wybranej na palecie Właściwości.
Uśredniona krzywa — po wybraniu tego parametru w programie Revit zostaną utworzone segmenty na podstawie wartości parametru Maksymalne odsunięcie dyskretne i opcji Użyj mocnych punktów.
Model analityczny zakrzywionej belki z parametrem Uśredniona krzywa.
Maksymalne odsunięcie dyskretne — ten parametr ogranicza odległość między krzywą wygładzoną a segmentem linii. Przykładowo odległość między poniższymi liniami w kolorze pomarańczowym i zielonym nie przekroczy wartości określonej w tym parametrze.
Użyj mocnych punktów — mocne punkty to położenia zetknięcia innych elementów konstrukcji z belką zakrzywioną. Po wybraniu tego parametru w segmentowym modelu analitycznym zostaje wymuszone utworzenie punktów węzłowych na końcach elementów dołączonych do belki zakrzywionej. Po usunięciu tego parametru modele analityczne belek dołączonych do segmentów belki zakrzywionej mogą zostać wydłużone lub skrócone, aby sięgały modelu segmentowego. Może to być przyczyną wystąpienia niedokładności.
Model analityczny zakrzywionej belki z mocnymi punktami.
