Manipulowanie modelem i ustawienia w narzędziu 3D Structure Viewer

Manipulacje modelem w narzędziu 3D Structure Viewer można wykonywać za pomocą następujących poleceń:

• Tryb wyboru

  Umożliwia usunięcie wyboru innych opcji nawigacji.

• Obróć

  Umożliwia obrócenie modelu po kliknięciu i przytrzymaniu lewego przycisku myszy.

• Przesuń

  Aby przesunąć model w górę, w dół, w lewo i w prawo, użyj jednej z następujących opcji:

  • Kliknij i przytrzymaj kółko myszy (środkowy przycisk myszy)
  • Kliknij i przytrzymaj prawy przycisk myszy.
• Opcje polecenia Zoom:

  Zmiana powiększenia modelu w ramach funkcji zoom za pomocą kółka myszy (środkowy przycisk myszy).

  • Zoom. Zmienia powiększenie modelu za pomocą funkcji skokowego powiększania/pomniejszania.
  • Powiększ. Umożliwia płynne powiększanie modelu.
  • Pomniejsz. Umożliwia płynne pomniejszanie modelu.
  • Powiększ wszystko. Umożliwia powiększenie do widoku całego modelu.
Uwaga: W przeglądarkach na urządzeniach mobilnych można również powiększyć/pomniejszyć, przesunąć i obrócić model przy użyciu gestów.
• Wybierz element z identyfikatorem.

  Umożliwia otwarcie okna dialogowego Wybór elementu z identyfikatorem, aby wprowadzić Identyfikator elementu Revit, który ma zostać wybrany w widoku.

Wyświetlanie elementów w widoku aplikacji 3D Structure Viewer można włączać i wyłączać za pomocą następujących poleceń:

• Pokaż/Ukryj węzły
• Pokaż/Ukryj pręty
• Pokaż/Ukryj panele
• Pokaż/Ukryj podpory
• Pokaż/Pokaż obciążenia
• Pokaż/Ukryj LUW elementów

  Włącza/wyłącza wyświetlanie widżetów lokalnego układu współrzędnych (LUW) wzdłuż analitycznych elementów w widoku.

• Pokaż powierzchnie rozkładu

  Dostępne dla analizy przekazywania obciążeń. Wyświetla powierzchnie rozkładu dla całego modelu. Powierzchnia rozkładu na powierzchni elementu to szacowany obszar, z którego obciążenia są przypisane do danego elementu podpierającego ten element powierzchni.

• Pokaż siatkę

  Dostępne w przypadku analizy statycznej.

Ustawienia

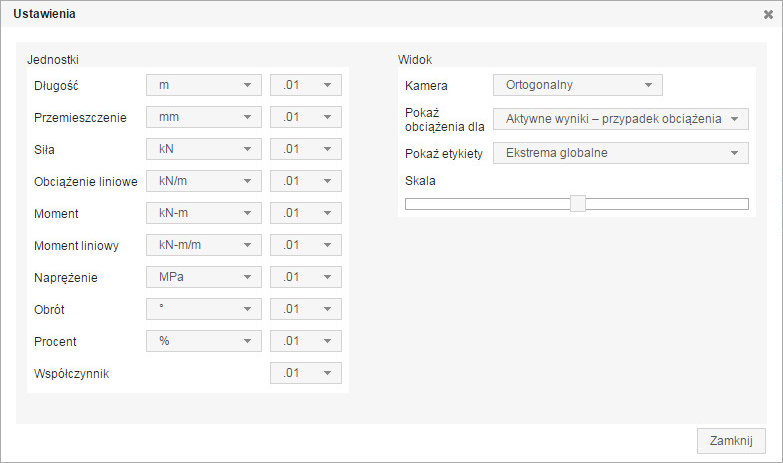

Kliknij ikonę Otwórz ustawienia, aby otworzyć okno dialogowe Ustawienia, w którym można określić ustawienia jednostek dla wyników wyświetlanych w widoku oraz inne ustawienia wyświetlania dla modelu i wyników.

• Jednostki

  W obszarze jednostek należy określić jednostki i liczbę miejsc po przecinku dla następujących wartości:

  • Długość
  • Przemieszczenie
  • Siła
  • Obciążenie liniowe
  • Moment
  • Moment liniowy
  • Naprężenie
  • Obrót
  • Procent
  • Współczynnik. W polu Współczynnik można wybrać tylko liczbę miejsc dziesiętnych.

  Ustawienia te można wykorzystać do wyświetlania rodzajów wyników w widoku.

• Kamera:
  • Rzut prostopadły. Wyświetla rzut prostopadły modelu.
  • Perspektywa. Wyświetla rzut perspektywiczny modelu.
• Pokaż obciążenia dla:
  • Wszystkie przypadki obciążeń. Wyświetla wyniki dla obciążeń ze wszystkich przypadków obciążeń zdefiniowanych dla modelu.
  • Wyniki przypadku aktywnego obciążenia. Wyświetla wyniki dla obciążeń z przypadku obciążenia wybranego w karcie Wyniki na liście Przypadki obciążeń.
  • Przypadek obciążenia zdefiniowany w modelu. Wybierz przypadek obciążenia, aby wyświetlić wyniki dla obciążeń z tego przypadku.
• Pokaż etykiety
  • Lokalne ekstrema. Wybierz tę opcję, aby wyświetlić wartości ekstremalne wyników przypadające na element w widoku.
  • Globalne ekstrema. Wybierz tę opcję, aby wyświetlić wartości ekstremalne wyników dla całego modelu w widoku.
  • Brak. Po wybraniu tej opcji wartości ekstremalne nie są wyświetlane w widoku.
• Skala.

  Przesuń suwak, aby ustawić skalę dla wyników wyświetlanych w widoku.
